Räätälöity ulkona sateenkestävä sähköajoneuvon latausjakolaatikko: Saatavilla on 16 kokoa, jotka tarjoavat joustavia ratkaisuja latauspaalujen yhteensovittamiseen

2026-04-22 0 Jätä minulle viesti

Kuinka suunnitella jakelulaatikko ulkokäyttöön sähköajoneuvojen latauspaalulle?

Sähköajoneuvojen latauslaitteiden käyttöönoton nopeutuessa maailmanlaajuisesti, latauspaalujen tukemiseen tarkoitettujen ulkojakelulaatikoiden kysyntä kasvaa jatkuvasti. Toisin kuin sisätilojen jakelurasiat, latauspaalujen ulkojakolaatikoiden on täytettävä useita vaatimuksia, kuten sadetiiviys, pölytiiviys, lämmönpoisto, tarkkailu ja turvallisuussuoja.

Korealaisten asiakkaiden todellisten sovellusskenaarioiden mukaan kiinalainen Ouyue Electric Co., Ltd. on kehittänyt räätälöidyn ulkokäyttöön tarkoitetun sateenkestävän sähköajoneuvon latausjakokotelosarjan, joka sisältää 16 eri kokoa ja jotka voidaan mukauttaa lataamaan eri tehoisia ja konfiguraatioita. Seuraavassa on johdatus yhteen tyypillisistä koosta.

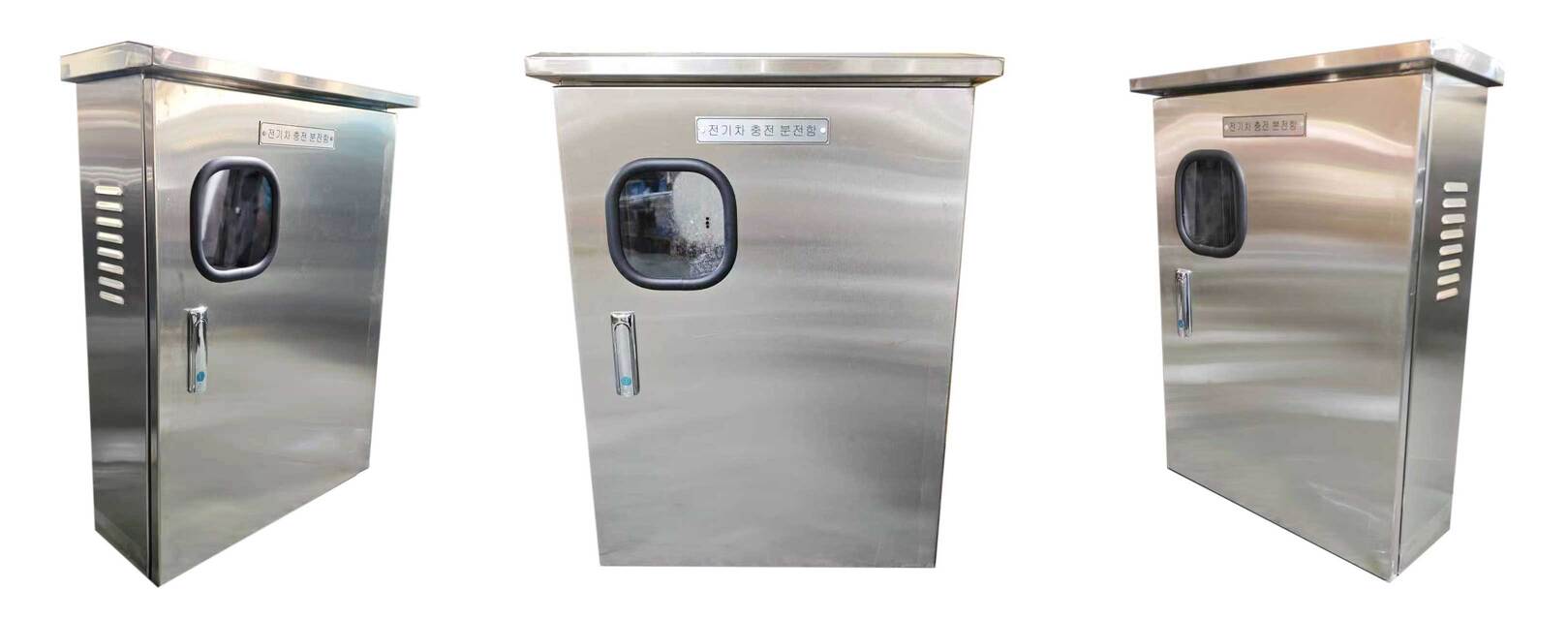

Tärkeimmät rakenteelliset ominaisuudet

Komponenttien sijainti	Suunnittelun kuvaus	Toiminnan funktio
Laatikon yläosa	Sateenkestävä räystäsmuotoilu, etummainen jatkoräystäs tippuvalla reunalla	Estä sadeveden tunkeutuminen oven saumaan ja suojaa sisäiset sähkökomponentit
Laatikon etuosa	Varustettu tasolukkolla (AB vedenpitävä sarja), lukon runko samassa tasossa ovilevyn kanssa	Varkaudenesto ja vääntymisen esto, tiivisteteipillä vedenpitävyyden parantamiseksi
Laatikon etuosa	Räätälöity nimikilpi "Sähköajoneuvon lataus- ja jakelulaatikon" sisällöllä	Tuotteen tunniste on selkeä, helppo tunnistaa ja ylläpitää paikan päällä
Laatikon etuosa	Neliön muotoinen havaintoikkuna, kaksoiskarkaistu lasi	Tarkkaile sisäisten merkkivalojen, näyttöjen tai elektronisten komponenttien tilaa avaamatta ovea
Laatikon molemmat puolet	Säleikkötyyppinen tuuletusaukko	Muodosta konvektiolämmönpoistokanava, alenna laatikon lämpötilaa
Laatikon pohja	Varaa avoimet reiät latauspaalulle	Latauspinon voimajohto ja signaalilinja on kätevä esitellä ja johtaa, ja se on tiivis ja vedenpitävä

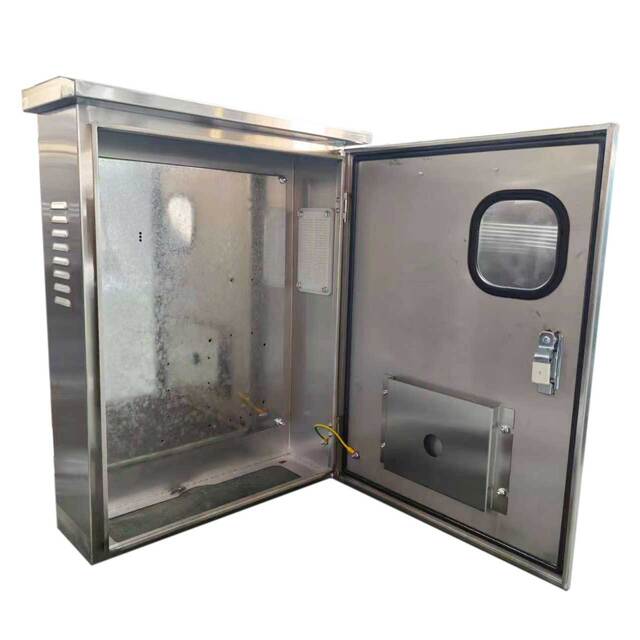

Sisäinen asettelu: varattu asennuspaikka

Asiakkaan tarpeiden mukaan jakelurasia on suunniteltu etukäteen ja varattu erilaisten sähköajoneuvojen latauspinon vaatimien sähkökomponenttien asennuspaikka. Käyttäjät voivat asentaa seuraavat komponentit todellisen kokoonpanon mukaan:

Sisääntulon pääkytkin (muovikotelokatkaisija) asennusasento, vakio DIN-ohjainkiskon kanssa
Erityinen kiinteä kannake latausmoduulille
AC-kosketin ja älymittarin asennusasento (tukikisko tai pohjalevyn kiinnitys)
Ylijännitesuojan (SPD, tyypin 2 salamasuojaus) asennusterä
Maadoitettu kuparitanko ja nollaliitin
Varabitit lisävirtalähdettä ja PLC-tietoliikenneyksikköä varten

Huomautus: Laatikon sisällä on modulaarinen väliseinärakenne, ja jokainen alue on erotettu johdotusuralla, jotta linjapolku on selkeä, mikä on kätevää paikan päällä tapahtuvaa johdotusta ja myöhempää huoltoa varten. Kaikki varatut paikat suunnitellaan standardien sähköväli- ja lämmönpoistovaatimusten mukaisesti turvallisen toiminnan varmistamiseksi komponenttien asennuksen jälkeen.

Ulkona sateenkestävän sähköajoneuvon lataus- ja jakelukotelon sovellusskenaario

Tätä jakelulaatikkosarjaa käytetään laajalti:

Maanalainen autotalli ja maalatauspino asuinalueella
Julkiset latausasemat, latauspaalut suurnopeuspalvelualueilla
Ostoskeskukset, toimistorakennuksen parkkipaikan latausmahdollisuudet
Erikoislatauspino linja-autoasemalle ja logistiikkapuistoon

Ou Yue lähde tehtaan mukautetun palvelun etuja

Kuusitoista kokoa joustava yhteensopivuus: sama ulkonäkö, eri volyymi, mukautuu monipuoliseen tilanteeseen kotitalouden hitaasta täytöstä julkiseen nopeaan täyttöpinoon.
Koko prosessin räätälöinti: laatikon koosta, sisäisestä varatusta asettelusta väriin, nimikilven sisältö voidaan mukauttaa pyynnöstä.
Nopea varmistus: näytetoimitusaika on 5-7 työpäivää, mikä tukee ulkomaisia asiakkaita vahvistamaan piirustukset etänä.
Erätoimitus: Toimituskapasiteetti riittää kattamaan kaikenlaiset suuren mittakaavan hankintatarpeet.

lectric Co., Ltd. keskittyymetallisten sähkökoteloiden valmistus yli kymmenen vuoden ajan,ja on kerännyt runsaasti räätälöintikokemusta sähköajoneuvojen lataus- ja jakelulaatikoiden alalla. Yritys on varustettu laserleikkauksella, CNC-taivutuksella, automaattisella ruiskutus- ja kokoonpanolinjoilla tukemaan koko tuotantoprosessia piirustuksista valmiisiin tuotteisiin.

Ammattimaisilla teknisillä ratkaisuilla ja luotettavalla toimituslaadulla Ouyue Electric tarjoaa pitkäaikaisen ja vakaan suojan lataustiloillesi.Tervetuloa konsultoimaan ja ostamaan.
