Kuinka metalliset ulkojakolaatikot voivat ylläpitää luotettavaa toimintaa kesän korkeissa lämpötiloissa?

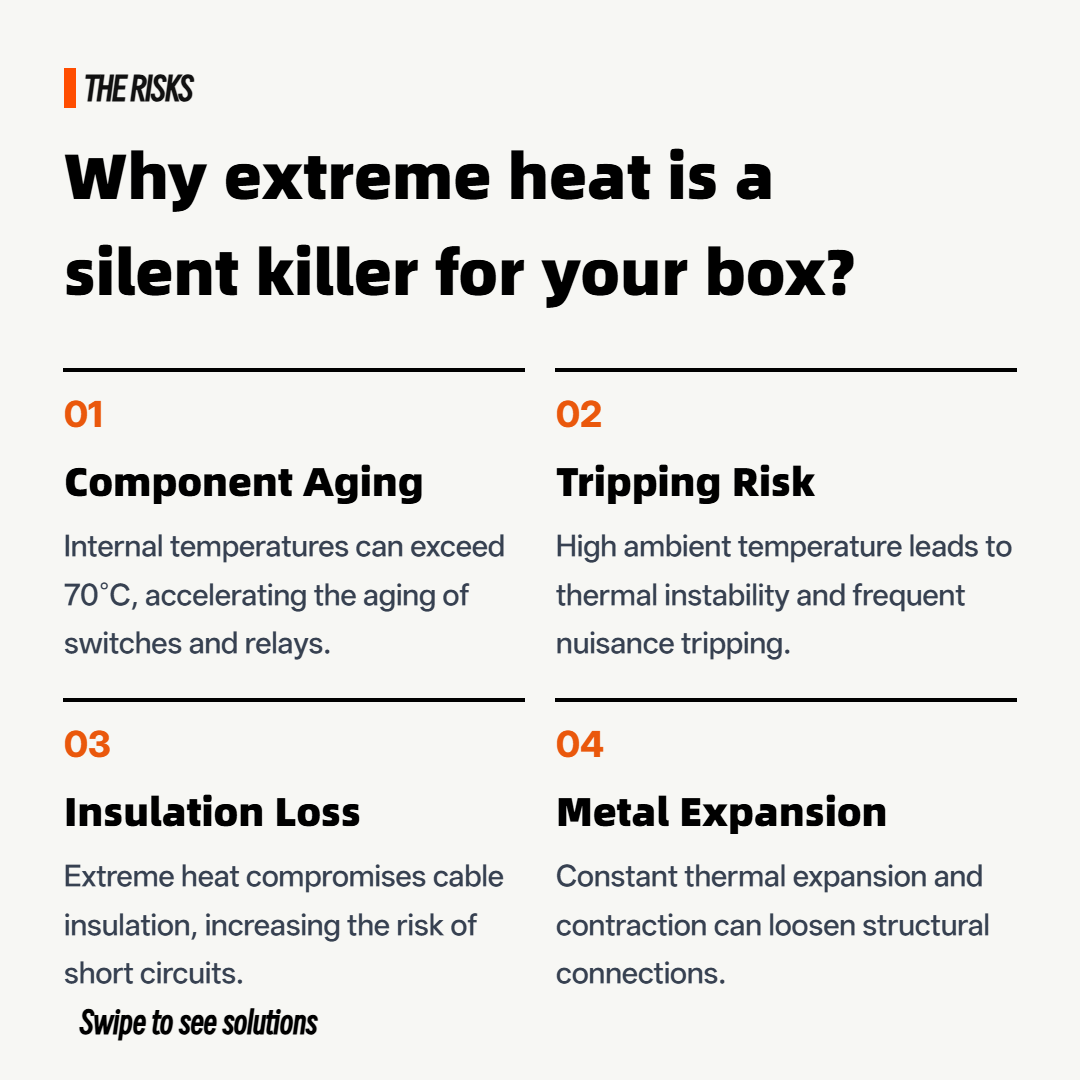

Pääasialliset korkean lämpötilan vaarat metallisille jakelulaatikoille

Kesän lähestyessä jatkuvat korkeat lämpötilat ja voimakas auringonvalo voivat vaurioittaa ulkona olevia sähkölaitteita.Metalliset jakelulaatikot, kun se on alttiina voimakkaalle auringonvalolle pitkään, sen sisäinen lämpötila voi ylittää selvästi ympäristön lämpötilan, mikä puolestaan ​​voi aiheuttaa katkaisijoiden toimintahäiriöitä, nopeuttaa elektronisten komponenttien vanhenemista, heikentää eristyksen suorituskykyä ja jopa johtaa tulipaloihin.

Joten miten voimme tehokkaasti käsitellä korkeita lämpötiloja ja voimakasta auringonvaloa varmistaaksemme jakolaatikoiden turvallisen ja luotettavan toiminnan helteessä? Tämä artikkeli tarjoaa ammattimaisia ​​tulkintoja lämmönlähdeanalyysin, lämmönpoistoratkaisujen, rakennesuunnittelun ja materiaalivalinnan näkökulmista.

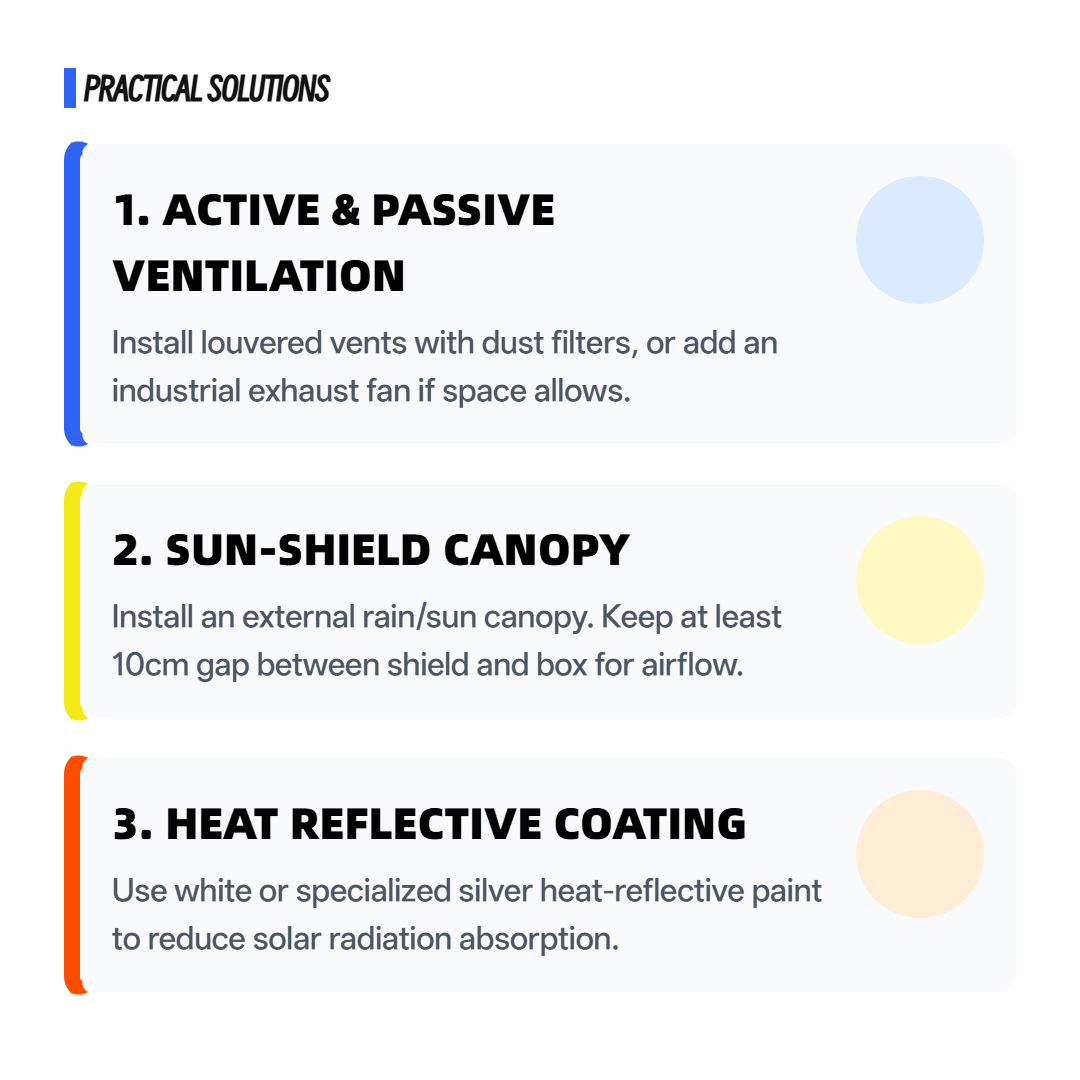

Jakolaatikon lämmönpoistoratkaisu: Passiivisen ja aktiivisen yhdistelmä

1. Luonnollinen konvektiolämmönpoisto (passiivinen)

• Tuuletusaukon rakenne: Ilmanottoaukot on asetettu laatikon alaosaan ja ilmanpoistoaukot yläreunaan tai molemmille puolille. Kuuma ilma nousee muodostaen "savupiippuefektin". On suositeltavaa, että ilman tulo- ja poistoaukon pinta-alasuhde on vähintään 1:1,2, ja ne tulee järjestää porrastetusti, jotta sadevesi ei pääse sisään.
• Kaihtimet: Kaikki tuuletusaukot on varustettu sateenpitävillä kaihtimilla, jotka tasapainottavat lämmönpoistoa ja suojaa.
• Kaksikerroksinen yläeristys: Siinä on kaksikerroksinen rakenne, jossa on ulompi yläkansi ja sisempi eristyslevy, jonka keskellä on 10-15 mm rako, mikä voi tehokkaasti estää suoran auringonvalon ja lämmön johtumisen.

2. Pakotettu lämmönpoisto (aktiivinen)

Kun laatikon sisällä olevien laitteiden tuottama lämpö on korkea (kuten taajuusmuuttajat, latausmoduulit, suuren kapasiteetin hakkuriteholähteet) tai alueilla, joilla on erittäin korkeat lämpötilat kesällä, tulee käyttää aktiivista jäähdytystä.

• Aksiaalivirtauspuhallin: Asenna tuuletin suojaverkolla laatikon päälle tai sivulle ja yhdistä se lämpötilan säätökytkimeen (aseta käynnistyslämpötila, esim. 40 ℃) tuuletuksen saavuttamiseksi tarpeen mukaan. Suositeltu ilmamäärä on ≥100CFM ja suojausluokka IP54 tai korkeampi.
• Lämmönvaihdin: Ulkolaatikoissa, joissa on korkeat tiivistysvaatimukset (kuten tietoliikenteen tukiasemat), voidaan käyttää levy- tai sydäntyyppisiä lämmönvaihtimia siirtämään sisäistä lämpöä ulos ilman pölyä ja kosteutta.
• Teollisuusilmastointi: Kun sisälämpötilaa on säädettävä vakaasti alle 35 ℃ ja kondensoitumisenestovaatimus on olemassa, voidaan konfiguroida pieni kaappi-ilmastointilaite (jäähdytysteho 300-2000 W).

3. Rakennesuunnittelu ja materiaalivalinnan optimointi

Laatikon väri ja pinnoite

1. Värivalikoima: Vaaleat värit (kuten RAL 7035 vaaleanharmaa, RAL 9003 signaalivalkoinen) imevät noin 30-40 % vähemmän auringonsäteilyä kuin tummat värit. On suositeltavaa antaa etusija vaaleille väreille, kun se altistuu auringolle pitkään.
2. Lämmöneristyspinnoite: Lämmönpoistopinnoite, johon on lisätty onttoja keraamisia mikropalloja tai polyuretaanivaahtoeristekerros (10-20 mm paksu) voidaan valita, mikä vähentää merkittävästi lämmön johtumista laatikon pinnasta sisäpuolelle.

Aurinkosuoja ja asennustavat

1. Asenna aurinkosuoja: Asenna erillinen alumiinilevy tai muovinen aurinkosuoja noin 50-100 mm laatikon yläpuolelle, jotta suora auringonvalo ei pääse paistamaan laatikon päälle. Pidä ilma kiertävänä aurinkosuojan ja laatikon yläosan välissä.
2. Asennussuunta: Kun olosuhteet sen sallivat, sijoita jakolaatikko pohjoiseen tai koilliseen minimoimaan suora auringonvalo iltapäivällä.
3. Korotettu asennus: Vähintään 0,5 metriä maanpinnan yläpuolella, jotta vältetään pinnan säteilylämmön ja veden kertymisen vaikutus.

Sisäinen asettelu ja lämmönhallinta

1. Lämmönlähteen eristys: Sijoita voimakkaasti lämpöä tuottavat komponentit (kuten muuntajat ja latausmoduulit) lähelle ilmanvaihtoaukkoja tai erillisiin osastoihin.
2. Jätä kaapelihylly tyhjäksi: Pidä sisätila esteetön, jotta kaapelin kerääntyminen ei estä ilman virtausta.
3. Lämmönpoistolevyjen asennus: Levitä lämpörasvaa suuritehoisten komponenttien takaosaan ja kiinnitä ne alumiiniseen lämmönpoistolevyyn johtamaan lämpöä laatikon metallikoteloon.

 Todelliset mittaustapaukset ja valintaehdotukset

Ouyue Electric toimitti kerran ulkojakelulaatikoita linja-autojen latausasemalle etelärannikkokaupungissa. Kesällä mitatut tiedot osoittivat, että:

• Ympäristön lämpötila: 38℃ (14.00)
• Laatikon väri: RAL 7035 vaaleanharmaa
• Rakenne: Kaksikerroksinen yläkansi + kaksipuolinen säleikkö tuuletus +80mm² tuuletusalue
• Sisäiset varusteet: 1 63A valettu katkaisija, 2 ylijännitesuojaa, 1 sähkömittari
• Todelliset mittaustulokset osoittavat, että korkein lämpötila laatikon sisällä on 52 ℃, mikä on 11 ℃ alhaisempi kuin yksikerroksisessa tummanharmaassa laatikossa. Kaikki laitteet toimivat normaalisti ilman lämpölaukaisuilmiötä.

Valintaehdotus

Yleiset ulkojakolaatikot: On suositeltavaa käyttää vaaleaa ruiskutusta ja luonnollista konvektiota molemmilla puolilla, mikä ei vaadi lisäkustannuksia.

Eteläisillä alueilla, joilla on korkea lämpötila ja kosteus kesällä: On suositeltavaa lisätä aksiaaliset menoveden lämpötilaohjatut tuulettimet tai valita kaksikerroksiset katot.

Suuritiheyksisiä lämpöä tuottavat skenaariot, kuten latauspaalujen sovitus ja taajuuden muunnoskaapit: Määritä lämmönvaihtimet tai kaapin ilmastointilaitteet ja laske samanaikaisesti lämmöntuotto- ja lämmönpoistovaatimukset.

Päivittäisen huollon pääkohdat

1. Tarkista kuukausittain, ovatko tuuletusaukot pölyn tai hämähäkinseittien tukossa, ja puhdista hyönteissuojatut verkot.
2. Testaa, toimivatko lämpötilan säätökytkin ja puhallin normaalisti neljännesvuosittain.
3. Tarkista tiivistenauhan ikääntymisen kunto ja vaihda kovettunut kuminauha ajoissa.
