Tiedätkö jakelulaatikon ydinkomponentit?

Tiedätkö jakelulaatikon ydinkomponentit?

Avaa katkaisijan, liittimen, suojamoduulin ja muiden sähköjärjestelmän osien edessä oleva jakolaatikko. Jokaisella komponentilla on selkeä tehtävä varmistaakseen yhdessä sähkön turvallisen jakelun ja vakaan toiminnan. Alla China Ouyue Electric, jotta voit purkaa jakolaatikon avainkomponentit ja sen toimintaperiaatteen.

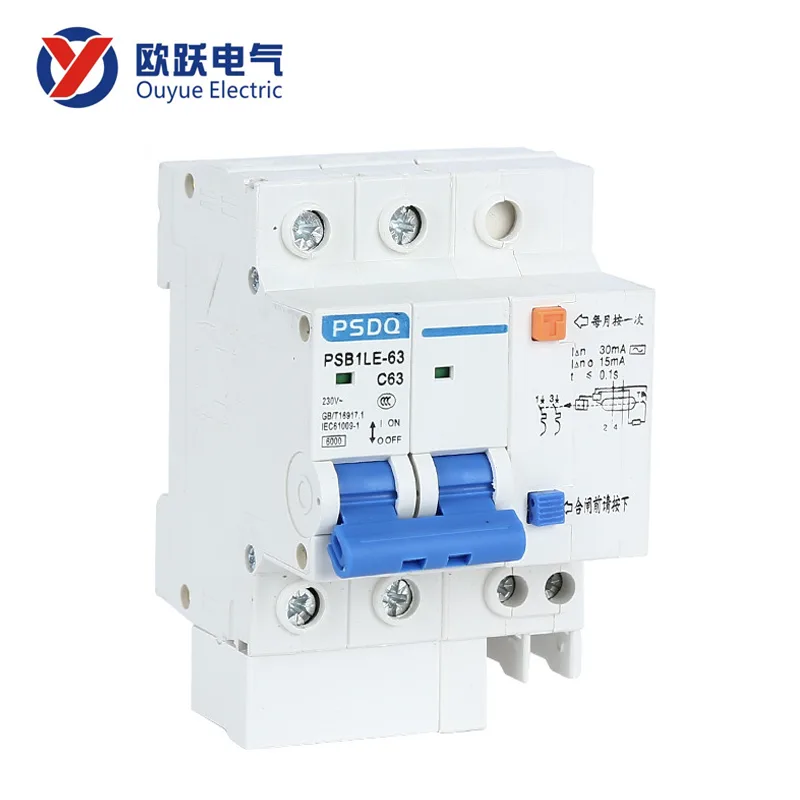

Katkaisija - virtapiirin suojauksen ydinkomponentti

Katkaisija on virtapiirin suojauksen peruskomponentti jakokotelossa. Sen tehtävänä on automaattisesti katkaista virta, kun piirissä on ylikuormitus- tai oikosulkuvika, ja estää piirin ylikuumenemisen aiheuttamasta laitevaurioita tai turvallisuusonnettomuuksia.

• Toimintaperiaate: Kun katkaisijan läpi kulkeva virta ylittää nimellisarvon tai tapahtuu oikosulku, sisäinen lämpöherkkä elementti tai sähkömagneettinen mekanismi laukaisee laukaisulaitteen, jolloin koskettimet irtoavat, mikä katkaisee piirin. Vianmäärityksen jälkeen katkaisija voidaan nollata manuaalisesti virransyötön palauttamiseksi.
• Yleiset tyypit: lämpökatkaisin, joka käyttää bimetallilevyn taivutusta laukaisun aikaansaamiseksi, sopii ylikuormitussuojaukseen; Magneettinen katkaisija luottaa siihen, että sähkömagneettinen kela toimii nopeasti oikosulkuhetkellä ja vasteaika on lyhyempi. Magneettinen lämpökatkaisija yhdistää nämä kaksi mekanismia ja ottaa huomioon ylikuormitussuojan ja oikosulkusuojauksen vastevaatimukset, joita käytetään tällä hetkellä laajalti jakelulaatikoissa.

Jakelukotelossa jokainen katkaisija vastaa itsenäistä piiriä eri piirien, kuten valaistuksen, pistorasia ja erikoislaitteiden shunttiohjauksen toteuttamiseksi, mikä on kätevä vianmääritykseen ja päivittäiseen huoltoon.

Sulake - kertakäyttöinen ylivirtasuojaelementti

Sulakkeita käytetään edelleen joissakin skenaarioissa, jotka vaativat suurta suojausvastenopeutta. Sulake on kertakäyttöinen suojalaite, jonka tehtävänä on katkaista vikapiiri omassa sulaketilassaan.

Sulake on varustettu metallisulalla, kun läpivirtaus ylittää kuormitusrajan, sulake sulaa nopeasti ja katkaisee piirin. Koska sulatusprosessi on lähes välitön, sulakkeita käytetään usein suojaamaan tarkkuuselektroniikkalaitteita tai kriittisiä instrumentteja.

Ylijännitesuojalaite - erityinen moduuli transienttiylijännitteen vaimentamiseen

Rakennuksen sähkönsyöttöjärjestelmä on herkkä salamaniskulle, suurten laitteiden käynnistykselle ja pysäytykselle tai sähköverkon vaihteluille, mikä johtaa ohimenevään ylijännitteeseen. Ylijännitesuojalaitteen (SPD) tehtävänä on purkaa tämä ylijännite nopeasti maadoituspäähän, rajoittaa laitteen portin jännitettä, mikä suojaa taustapään sähkölaitteita.

Asennuspaikan ja suojaustason eron mukaan SPD voidaan jakaa kolmeen pääluokkaan:

Tyypin 1 LIGHTNING-suoja: asennettu päätulokaappiin, käytetään suojaamaan suoralta salamalta tai ulkolinjojen aiheuttamalta voimakkaalta ylijännitteeltä.

Tyyppi 2 SPD: asetettu jakelurasiaan vaimentamaan rakennuksen suuritehoisten laitteiden käynnistyksen ja pysäyttämisen aiheuttamaa käyttöylijännitettä.

Tyyppi 3 SPD: asennettu liitäntään tai laitteen etupäähän, mikä tarjoaa hienon suojan yksittäiselle tarkkuuslaitteelle.

Valitse Ou Yue, valitse pääaine

China Ouyue Electric Co., Ltd:llä on yli kymmenen vuoden teknologiakertymä metallien jakelulaatikoiden valmistuksen alalla, tuotteet kattavat asuin-, kaupalliset ja teollisuuden skenaariot.

Emme tarjoa vain tavallisia jakelulaatikkotuotteita, vaan myös asiakkaiden tarpeiden mukaan komponenttikokoonpanossa, laatikon rakenteessa, suojaustasossa ja muissa räätälöidyn tuotannon näkökohdissa, jotta voimme täyttää eri sähköympäristön turvallisuusvaatimukset.

Tervetuloa uudet ja vanhat asiakkaat tulemaanneuvottele ja osta, Ouyue Electric on valmis ammattimaisia ​​tuotteita ja palveluita sähkön turvallisuutta tarjota luotettava takuu.
