Ouyue Electric on tuonut markkinoille kaksikerroksisen, erotetun metallisen jakelukotelon kuoren: erillisillä vahva- ja heikkovirtavyöhykkeillä ja esiasennetuilla nastoilla se lyhentää kokonaisten sarjojen kokoamisaikaa

I. Todellinen massatuotanto: Standardoidut kaapit asetetaan riviin ja tulevat pois tuotantolinjalta, mikä esittelee erätoimituskyvyn intuitiivisesti

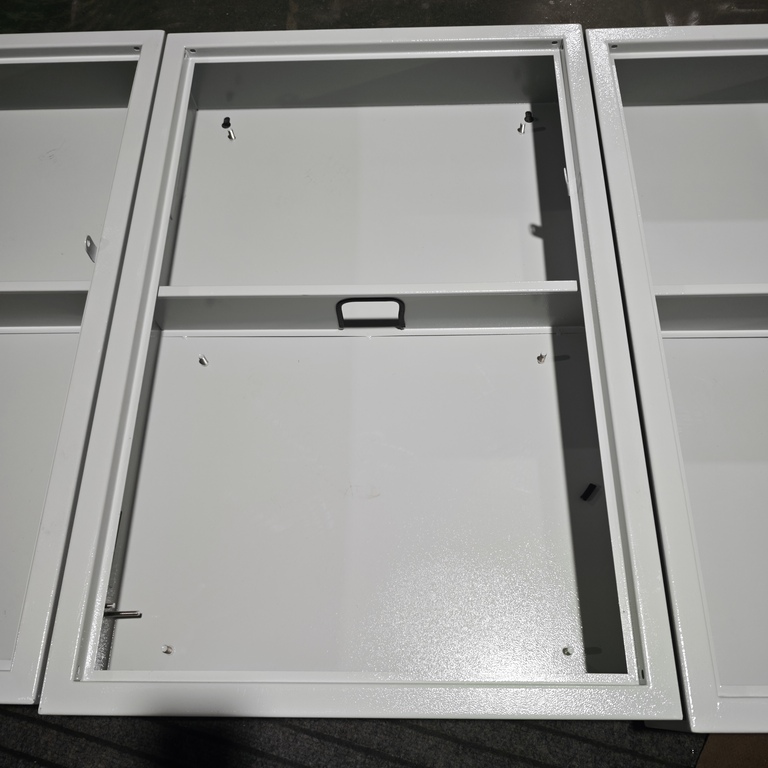

Ensimmäinen oikea valokuva vangitsi kohtauksen rivistä kaksikerroksisia erotettuja metallisia jakelulaatikoiden kuoria, jotka oli sijoitettu vierekkäin työpajan kokoonpanoalueella. Kaapin runkoon ei ole vielä asennettu ovipaneelia, mutta itse laatikon rungon peltiprosessin yksityiskohdat ovat täysin esillä - karmin reunat ja kulmat ovat säännöllisiä, taivutusreunalinjat siistit ja hitsit sileät ilman purseita.

Kaapin runko on valmistettu korkealaatuisesta kylmävalssatusta teräslevystä, joka on muodostettu laserleikkauksella ja CNC-taivutuksella yhtenä kappaleena. Laatikon runko on paksunnettu ja vahvistettu, ja sillä on vahva kantavuus ja iskunkestävyys. Pinta on fosfatoitu ruosteenpoistoa ja korkean lämpötilan sähköstaattista epoksijauhemaalausta varten. Pinnoite on matta norsunluunvalkoinen, tasainen ja sileä maalipinta.

 Siinä on ruosteenesto, korroosionkestävyys, naarmuuntuminen, eikä se ole altis kellastumiselle, joten se sopii pitkäaikaiseen käyttöön kuivissa sisäympäristöissä. Valkoinen jauhemaalattu ulkonäkö on yksinkertainen ja moderni, ja se sopii hyvin yhteen tehtaiden, rakennusten jakeluhuoneiden, laboratorioiden jne. sisustusympäristöön.

Prosessin linkki	Käsittelymenetelmä	Toiminto
Pohjamateriaali	Laadukas kylmävalssattu teräslevy, muodostettu CNC-taivutuksella yhtenä kappaleena	Suuri lujuus, ei altis muodonmuutokselle, ja runko on paksunnettu ja vahvistettu
Hitsaus	Tarkkuuspistehitsaus, jossa hitsisauma on hiottu sileäksi	Tiivisteperustus on hyvä, ei purseita tai teräviä reunoja
Esikäsittely	Fosfatointi ruosteenpoistoon	Paranna jauhemaalien tarttuvuutta ja muodosta ruosteenkestävä pohjakerros
Pinnoite	Korkean lämpötilan sähköstaattinen epoksijauhemaalaus, matta norsunluun valkoinen	Ruosteenesto-, korroosionesto-, naarmuuntumaton ja ei altis kellastumiselle

II. Sisäisen rakenteen yksityiskohtainen selitys: Integroitu väliseinä + esiasennetut pultit, mikä yksinkertaistaa koko sarjan kokoonpanoa peltitasolta

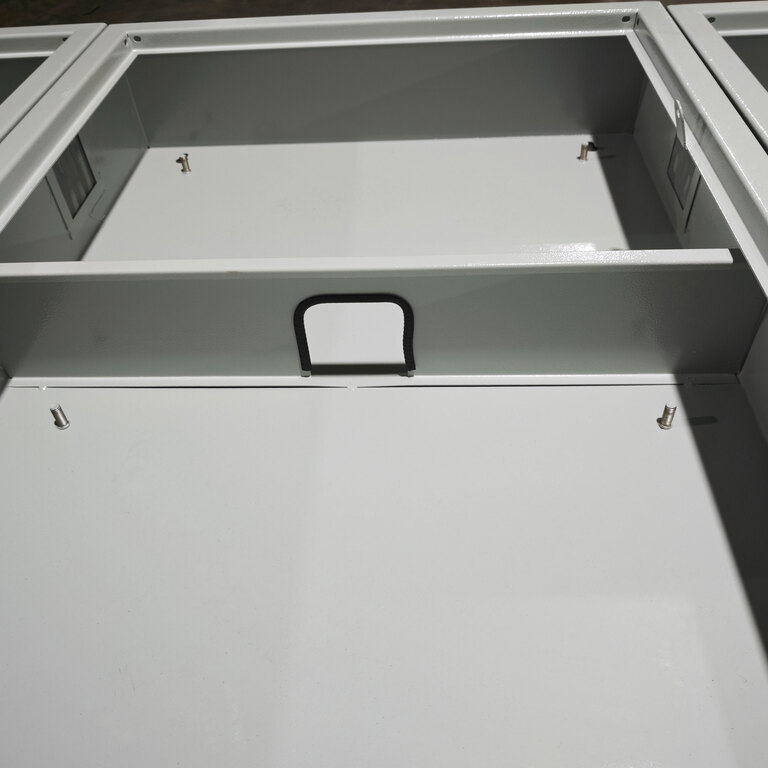

Toinen todellinen valokuva avaa kaapin sisäisen rakenteen ja esittelee selkeästi tämän tuotteen ydinsuunnittelun - kaksikerroksisen väliseinän ja esiasennetun nastajärjestelmän.

Integroitu metallinen väliseinälevy: Vahva ja heikko sähkö erotetaan toisistaan ​​ja johdotus on siisti

Laatikon sisään on asennettu vaakasuoraan integroitu metallinen väliseinälevy, joka jakaa sisäontelon kahteen itsenäiseen asennusosastoon ylä- ja alaosassa. Väliseinä on hitsattu ja kiinnitetty laatikon runkoon, ja siinä on korkea lujuus, taivutuskestävyys ja kyky tukea raskaampia sähkökomponentteja. Tämän rakenteen ydinarvo on vahvan ja heikon sähkön erottaminen toisistaan ​​tai komponenttien hierarkkinen järjestely:

Yläosasto:Sitä voidaan käyttää ohjaus- ja signaalikomponenttien, kuten instrumenttien, merkkivalojen, PLC-moduulien, riviliittimien jne., asentamiseen.

Alempi lokero:Sitä käytetään pääpiirin tehokomponenttien, kuten katkaisijoiden, kontaktorien, lämpöreleiden ja kuparikiskojen, järjestämiseen.

Ylä- ja alaosasto on fyysisesti eristetty, jotta pääpiirin suuren virran synnyttämät sähkömagneettiset häiriöt eivät vaikuta ohjauspiirin signaalin tarkkuuteen. Samalla linjojen ristihäiriöt vähenevät merkittävästi ja erotusviivat näkyvät yhdellä silmäyksellä huollon aikana.

Johdinkulku: Ylempi ja alempi lokero on yhdistetty toisiinsa, eikä sivukäämiä käytetä

Väliseinän keskelle avataan pitkä kaistalemainen lankakäytävä. Ylemmän ja alemman lokeron väliset johdot voidaan kytkeä suoraan tämän käytävän kautta ilman, että joudut kiertämään laatikon sivua johdotusta varten. Tämä yksityiskohtainen suunnittelu tekee johdotuspolusta lyhimmän ja säännöllisimmän. Kaapelihyllyt voidaan kohdistaa suoraan kaapeleiden risteyksiin asennusta varten, mikä parantaa samanaikaisesti kokoonpanotehokkuutta ja esteettistä ulkonäköä.

Esiasennetut ruostumattomasta teräksestä valmistetut kiinteät nastat neljässä kulmassa: eliminoi paikan päällä tehtävän porauksen ja kierteityksen

Ruostumattomasta teräksestä valmistetut kiinteät pulttipultit on esihitsattu sekä ylä- että alakaappiosien neljään kulmaan, mikä on keskeinen suunnitteluominaisuus, joka lyhentää merkittävästi kokoamisaikaa. Perinteisissä kaappiasennuksissa sähkökomponenttien asentaminen vaatii paikan päällä tapahtuvaa mittausta, paikannusta, porausta ja kierteitystä – prosesseja, jotka eivät ole vain aikaa vieviä, vaan sisältävät myös riskin, että reikiä kohdistetaan väärin, mikä johtaa epävarmoihin asennuksiin. Esiasennetuilla nastoilla tämä prosessi siirtyy eteenpäin peltivalmistusvaiheeseen. Kaapin vastaanotettuaan kokoonpanijat voivat suoraan kiinnittää instrumentit, katkaisijakiskot, asennustaustalevyt, riviliittimet ja muut komponentit käyttämällä esiporattujen pulttien pultteja, mikä eliminoi paikan päällä tehtävän koneistuksen tarpeen.

Esimerkkinä 10 piirin jakelulaatikko, esiasennettu pulttirakenne voi säästää noin 30–40 minuuttia kokoonpanoaikaa. Suurissa suunnittelutilauksissa kertyneet työ- ja aikakustannussäästöt ovat huomattavia.

III. Oven runko ja asennus: Täydellinen sarja, sopii erilaisiin käyttökohteisiin

Laatikon vasen puoli on varattu ovensaranoiden asennukseen ja siihen yhdistetään samantyyppinen valkoinen laatikkoovi. Kuvasta näkyy, että saman erän ovipaneelit ovat sivussa odottamassa asennusta. Oven runko voidaan varustaa lukoilla ja tarkkailuikkunoilla asiakkaan tarpeiden mukaan. Sulkemisen jälkeen se voi saavuttaa pölynkestävän suojan ja estää ei-ammattilaisia ​​tekemästä virheitä.

Asennusmenetelmässä käytetään esillä olevaa seinään asennettavaa tyyppiä. Laatikon takaosassa on ripustusreiät, jotka voidaan kiinnittää suoraan seinään ilman lisäkiinnikkeitä. Maa-asennusta vaativissa skenaarioissa voidaan valinnaisesti varustaa myös alustakiinnike.

IV. Tyypillisiä sovellusskenaarioita

Kaksikerroksisen erotetun metallisen jakelurasian kuoren standardoitu peltirakenne ja joustava esiasennettu nastajärjestelmä tekevät siitä sopivan erilaisiin sisätilojen sähkönjakelu- ja ohjausskenaarioihin

Rakennuksen sähkönjakelu: Lattiajakokotelot, valaistuksen ohjausrasiat, pääkytkimet ja haarakytkimet on järjestetty vastaavasti ylä- ja alaosastoon.

Teollinen ohjaus:PLC-ohjauskaappi, sähköinen ohjausrasia laitteiden sovittamiseen. Ohjaimet ja liittimet on asennettu yläosastoon ja käyttökomponentit on järjestetty alaosastoon.

Laboratorio ja puhdas työpaja:Valkoinen jauhemaalattu ulkonäkö on sopusoinnussa sisäympäristön kanssa ja täyttää puhtaiden skenaarioiden pölytiivis- ja esteettiset vaatimukset.

Eräsuunnittelun hankinta:Vakiorakenne tukee laajamittaista tuotantoa ja nopeaa toimitusta, soveltuu suurten rakennusprojektien keskitettyyn sovittamiseen.

V. Metallilevystä kokonaisiin sarjoihin: Yksinkertaista kokoonpanoprosessia standardoiduilla kuorilla

Ouyue Electric on sitoutunut tarjoamaan asiakkaille tehokkaampia ja standardoituja sähkökoteloratkaisujaohutlevyn valmistustaso. Kaksiosastoisissa metallikoteloissa on integroitu väliseinä, esiasennetut kiinnityspultit ja standardoitu runko, mikä tarjoaa paneelien rakentajille ja insinööriurakoitsijoille kotelotuotteita, joissa yhdistyvät rakenteellinen lujuus ja helppo asentaa.

Kun tuotepiirustukset on vahvistettu, valmiin tuotteen valmistuminen kestää vain 7 päivää.Tarvitsetpa vakiomäärityksiä tai mukautettuja malleja, jotka perustuvat piirustuksiin,lähetä meille tekniset vaatimukset,ja annamme viipymättä ratkaisuehdotuksia ja näytetuotantoaikatauluja.
