Massatuotannon todellisia kuvia Ouyue Electricin ulkona toimivasta sateenkestävästä jakelulaatikosta: Koko prosessin näyttö peltikuoresta täydelliseen koneen kokoonpanoon

I. Peltikuori: Kylmävalssattu teräslevy muovipinnoitteella, joka tarjoaa sekä lämmönpoiston että sadesuojan

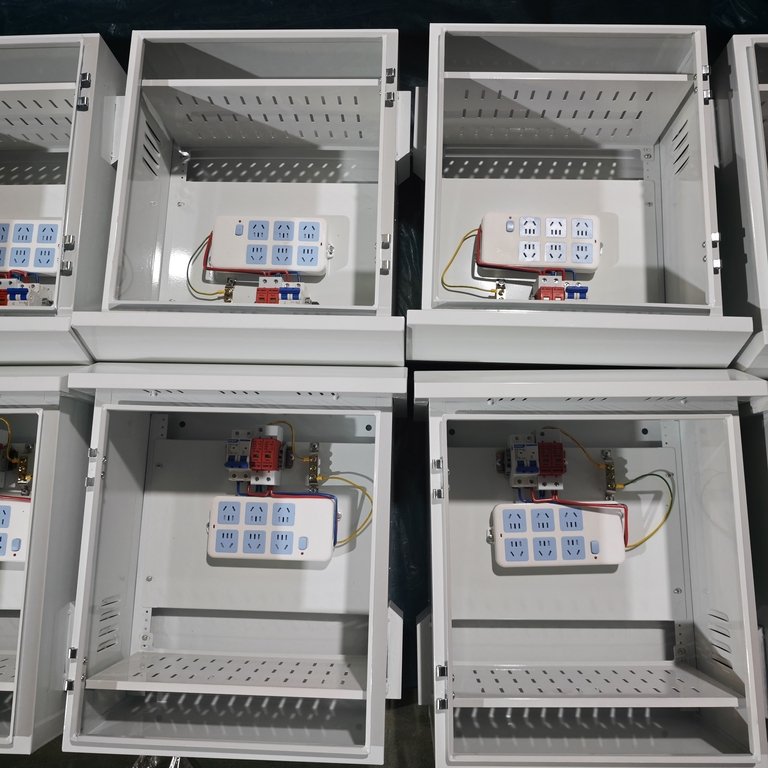

Ensimmäisessä todellisessa kuvassa kymmeniä valkoisia laatikoita on sijoitettu vierekkäin työpajan kokoamisalueella. Laatikon ovia ei ole vielä asennettu, ja itse kuorien käsityöyksityiskohdat näkyvät selvästi. Laatikon runko on valmistettu kylmävalssatusta teräslevystä laserleikkauksella ja CNC-taivutuksella yhtenä kappaleena. Pinta on käsitelty fosfataatiolla ruosteenpoistoon ja sähköstaattiseen jauhemaalaukseen. Valkoinen mattapinnoite on tasainen ja hieno, ruosteenesto-, korroosionesto- ja naarmuuntumaton, sopii pitkäaikaiseen ulkokäyttöön.

Laatikon rungossa on lämmönpoistosäleiköt kolmessa avainasemassa: säleikön aukeamisalueita on sekä sivulla että ylhäällä. Säleikköissä on vino alaspäin painettu rakenne, joka ei ainoastaan ​​takaa esteettömän ilmankiertokanavan, vaan myös estää sadeveden virtaamisen suoraan sisään aukkojen kautta. Laatikon sisällä olevien laitteiden käytön aikana tuottama lämpö kulkee luonnollisen konvektioreitin kautta ilman sisäänottoa alhaalta ja poistoa ylhäältä ja sivuilta, mikä säätelee sisälämpötilan nousua ja pidentää komponenttien käyttöikää.

Laatikon ovi on yhdistetty laatikon runkoon ruostumattomasta teräksestä valmistetulla saranalla, joka avautuu ja sulkeutuu pehmeästi eikä ole ruosteherkkä. Oven rungon reunaan on varattu asennusura vedenpitäville tiivistyskumilistoille, joka yhdessä EPDM-umpisoluisten vaahtomuovitiivisteiden kanssa saa aikaan sade- ja pölysuojatiivistyksen oviraon kohdalla. Oven lukossa on ulkokäyttöön tarkoitettu pyörivä kielilukko, jota voidaan hallita lukitsemalla, jotta asiattomat henkilöt eivät pääse vahingossa toimimaan. Laatikon takaosassa on ripustusreiät, mikä tukee seinäasennusta.

Rakenteelliset ominaisuudet	Toteutusmenetelmä	Toiminto
Alusta ja pinnoite	Kylmävalssattu teräslevy + fosfatointi + sähköstaattinen jauhemaalaus	Ruosteenesto ja korroosionesto
Lämmönpoistosäleikkö	Sivut ja ylhäältä alaspäin kalteva säleikkö on muodostettu meistämällä	Konvektiivinen lämmönpoisto, sateenkestävä takaisinvirtaus
Oven rungon tiiviste	EPDM vedenpitävä tiivistyskumilista + ruostumattomasta teräksestä valmistettu sarana + pyörivä kielilukko	Sateen- ja pölytiivis ja lukittava hallintaa varten
Asennusmenetelmä	Takana on kiinnitysreikä	Seinäasennus esillä

II. Yksityiskohtainen selitys jakolaatikon sisäisestä konfiguraatiosta

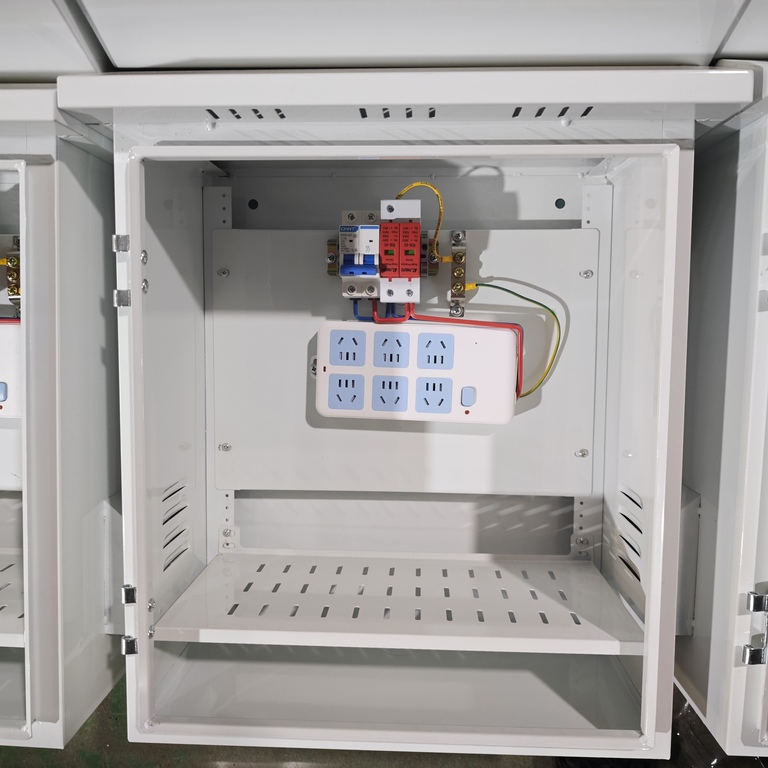

Toisessa aidossa kuvassa näkyy ulkona toimivan sateenkestävän jakolaatikon sisäisiä yksityiskohtia, jotka on saatettu valmiiksi sähköasennukseen. Laatikon sisällä olevat komponentit on järjestetty siististi sähköketjuksi ylhäältä alas. Takalevyyn varattu suuri määrä asennusreikiä mahdollistaa jokaisen osan kiinnittämisen suoraan pulteilla, mikä tekee purkamisesta, kokoamisesta ja johdotuksesta kätevää ja tehokasta.

III. Ulkokäyttöön tarkoitettujen sateenkestävien jakelulaatikoiden käyttöskenaariot

Theulkona sateenkestävä jakelulaatikkoyhdistää virranjakelun, ukkossuojan ja laitteiden virtalähteen, ja sitä käytetään laajalti seuraavissa skenaarioissa:

Ulkoilun turvavalvonta:Tarjoa integroitu virtalähde ja suojaus valvontapylväissä oleville kameroille, lisävaloille ja verkkolaitteille.

Älykäs liikenne:Virtalähde risteyksissä oleviin liikennevalojen ohjauskaapeihin ja elektronisiin poliisin kalustokoteloihin.

Viestinnän tukiasemat:Virtalähde ja ukkossuojaus mikrotukiasemien ja toistinasemien ulkolaitteisiin;

Älykäs rakennustyömaa:Keskitetty virtalähdelaatikko laitteille, kuten rakennustyömaan sisään- ja uloskäyntiporteille, pölynvalvontaan ja videovalvontaan.

IV. Ulkona toimivan sateenkestävän jakolaatikon täydellinen valmistusprosessi pelistä sähköasennukseen

Kaksi aitoa valokuvaa tallentavat kaksi avainsolmua ulkona toimivien sateenkestävien jakelulaatikoiden valmistusprosessissa - peltikuorten laajamittaisen massatuotannon ja koko koneen sähköasennuksen. Koko prosessi suoritetaan Ouyue Electricin omalla tehtaalla levymateriaalien leikkauksesta, taivutuksesta ja hitsauksesta jauhemaalaukseen ja maalaukseen ja sitten komponenttien asennukseen ja tehdastestaukseen. Toimitusaika on hallittavissa ja laatu on jäljitettävissä.

Valmiin tuotteen valmistaminen kestää vain 7 päivää tuotteen piirustusten vahvistamisen jälkeen. Tarvitsetpa sitten vakiokokoonpanon tai räätälöidyn sähköratkaisun projektin vaatimuksiin, olemme tervetulleita lähettämään tekniset vaatimukset. Annamme ratkaisuehdotukset ja näyteaikataulut mahdollisimman pian.
