Ouyue Electricin uusi XL-21-sähkönjakokaappi on lanseerattu, ja ensimmäinen erä on tarkoitettu Etelä-Koreaan

I. Jaettu ylä- ja alarakenne

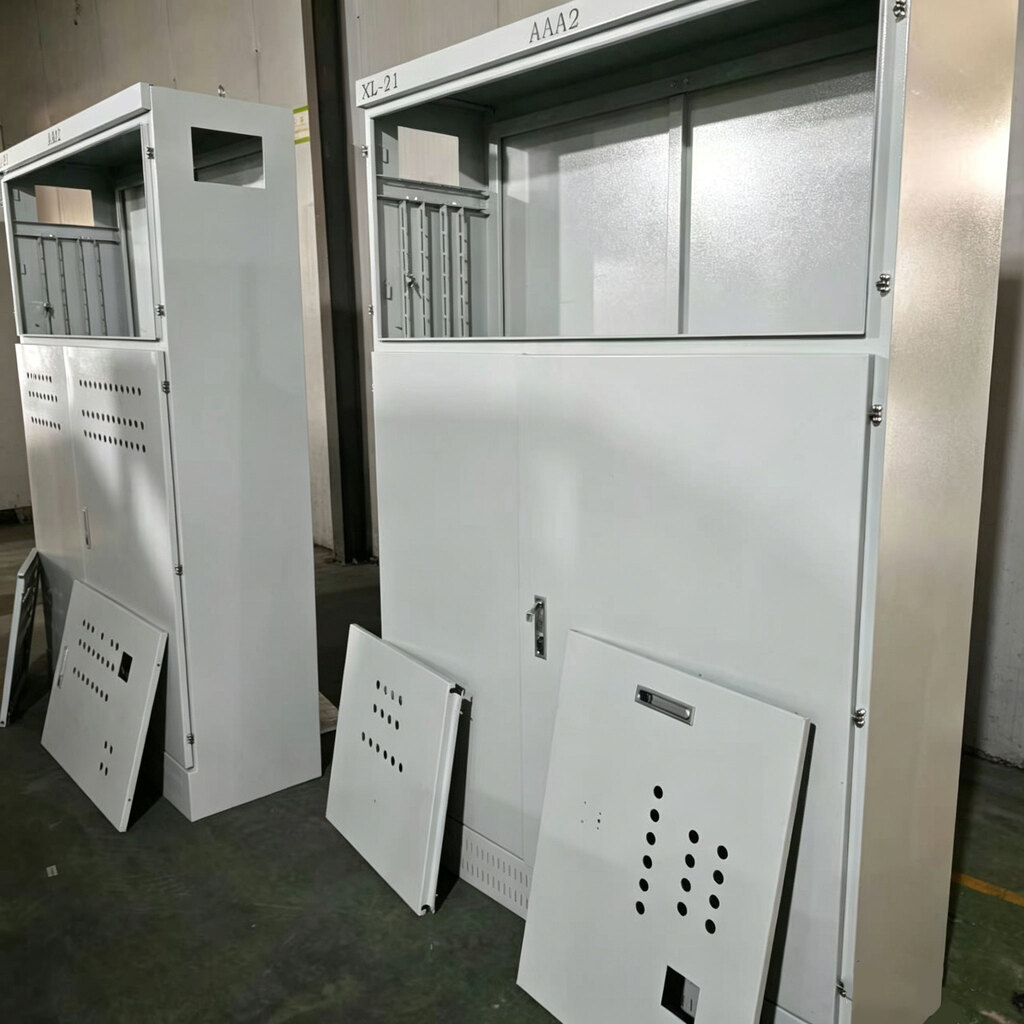

Ensimmäinen oikea valokuva näyttää XL-21-sähkönjakokaapin yleisilmeen. Kaapissa on jaettu ylä- ja alarakenne, joka jakaa toiminnalliset alueet selvästi kahteen itsenäiseen tilaan, ylempään ja alempaan.

Yläosa: Instrumentin havaintoikkuna-alue

Kaapin yläosaan on varattu läpinäkyvä ikkunan asennuspaikka ampeerimittareiden, volttimittareiden, merkkivalojen, vaihtokytkimien ja muiden mittaus- ja näyttökomponenttien järjestämistä varten. Käyttö- ja huoltohenkilöstön ei tarvitse avata kaapin ovea. Ne voivat lukea sähköparametreja ja määrittää toimintatilan reaaliajassa ikkunan läpi, mikä parantaa huomattavasti tehokkuutta päivittäisessä tarkastuksessa ja vian havaitsemisessa. Kaapin yläosa on varattu tunnistuspaikoille, joihin voidaan liimata piirinumerot, laitteiden tyyppikilvet tai turvallisuusvaroitustarrat asiakkaan vaatimusten mukaan.

Alaosa: Pääkytkimen käyttöosasto

Kaapin pohjassa oleva pääkytkimen käyttöosasto on varustettu erillisellä oven lukolla. Kaapin oven pinta on varustettu useilla pyöreillä lämmönpoistorei'illä, jotka muodostavat etu- ja takakonvektioilmakanavat kaapin takana olevan saman spesifikaation mukaisen lämmönpoiston takalevyn kanssa. Samalla kun varmistetaan ilmanvaihto ja lämmönpoisto, pyöreiden reikien halkaisijaa ohjataan pölyneston ja lämmönpoiston välisessä tasapainopisteessä, mikä vähentää pölyn sisäänpääsyä. Varaston ovi on varustettu erityisellä mekaanisella lukolla, joka estää asiattomien henkilöiden väärinkäytön ja täyttää teollisuuslaitosten sähköturvallisuuden hallintavaatimukset.

II. Sisäinen säädettävä asennusjärjestelmä: Yksi kaappisarja on yhteensopiva useiden virranjakelujärjestelmien kanssa

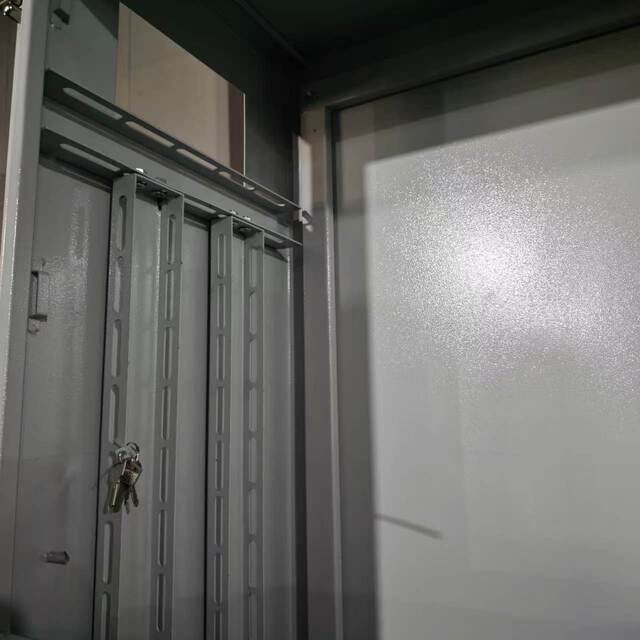

Toinen todellinen valokuva keskittyy XL-21-virranjakokaapin sisäisiin rakenteellisiin yksityiskohtiin ja esittelee tämän tuotteen tärkeimmän suunnittelun ominaisuuden - täysin säädettävän asennusjärjestelmän.

Esiasenna useita säädettäviä asennuspylväitä

Kaapin sisäosaan on esiasennettu useita pitkittäisiä asennuspylväitä, joista jokaisessa on pitkät reiät. Asennusohjainkiskojen ja asennuslevyjen korkeutta voidaan vapaasti säätää ylös ja alas pylväitä pitkin. Tämä tarkoittaa, että sama kaappi voidaan joustavasti sovittaa eri spesifikaatioihin muovattujen katkaisijoiden, AC-kontaktoreiden, lämpöreleiden ja kuparikiskojen mukaan todellisen tehonjakosuunnitelman mukaan. Olipa kyseessä 200A tai 630A pääkytkin tai monisilmukkainen tai muutaman silmukan kokoonpano, asennusasennot voidaan järjestää tarpeen mukaan ilman, että kaappia tarvitsee vaihtaa.

Varaston osastot ovat itsenäisiä, ja vahva ja heikko sähkö on erotettu toisistaan

Instrumenttialue ja pääkytkinosasto on erotettu metalliseinillä, jotta saadaan erillinen johdotus vahvalle ja heikolle sähkölle. Tällä rakenteella on kaksi merkittävää merkitystä: Ensinnäkin pääpiirin suuren virran synnyttämät sähkömagneettiset häiriöt on eristetty alaosastosta, eivätkä ne vaikuta ylemmän osaston instrumenttien ja signaalilinjojen mittaustarkkuuteen. Toiseksi, kun tarkastat pääkytkintä, pidä laitteen ylempi virtapiiri eristettynä tahattoman kosketuksen riskin vähentämiseksi. Välilevyssä on johtoreiät, ja kaapelin läpivientikohdissa on kumiset suoja-aukot estämään eristekerroksen katkeaminen.

III. Kylmävalssattu teräslevy + sähköstaattinen jauhemaalaus: Antaa pitkäaikaisen suojan sisätilojen sähkönjakelulle

XL-21 voimanjakokaappi on valmistettu korkealaatuisesta kylmävalssatusta teräksestä, joka on muodostettu integroidulla laserleikkauksella ja CNC-taivuttamisella, ja kulmat on koottu pulttiliitoksilla. Verrattuna täysin hitsattuihin rakenteisiin, pultattu kokoonpano varmistaa rakenteellisen eheyden ja tarjoaa parempaa mukavuutta sisäisten komponenttien purkamiseen, huoltoon ja vaihtoon tai päivittämiseen.

Kaapin pinta on käsitelty sähköstaattisella jauhemaalilla, jonka pinta on matta harmaa-valkoinen. Perinteiseen maaliruiskutukseen verrattuna sähköstaattinen jauhemaalaus tarjoaa vahvemman tarttuvuuden ja erinomaisen iskun- ja korroosionkestävyyden. Teollisuuden sisätiloissa – kuten työpajoissa, tehtaissa ja sähköasemilla – se pysyy kestävänä pitkäaikaisessa käytössä ilman halkeilua tai ruostumista. Mattaharmaa-valkoinen pinnoite tarjoaa puhtaan, modernin esteettisen, joka täydentää jakeluhuoneiden standardoitua suunnittelua eri teollisuusympäristöissä.

Jokaisessa kaapissa on vakiovarusteena takapaneeli, jossa on tuuletusaukot, jotka on kohdistettu oven pyöreiden tuuletusaukkojen kanssa luonnollisen ilmankiertokanavan luomiseksi. Ovessa on erityinen mekaaninen lukko, ja avaimia hallitaan keskitetysti, jotta vain valtuutetut sähköasentajat pääsevät pääkytkintilaan, mikä estää luvattoman pääsyn.

IV. Vienti Etelä-Koreaan: Yhteensopiva merentakaisten teollisuuden sähkönjakelustandardien kanssa

Tämä XL-21 tehonjakelukaappien erä on räätälöity korealaiselle asiakkaalle jännitetason sovituksella, virtakiskomäärittelyn valinnalla ja kaapin mitoilla säädettynä asiakkaan teknisten vaatimusten mukaan. Etelä-Korean teollisuuden sähkönjakelumarkkinat asettavat laitteille kaksi keskeistä vaatimusta: ensinnäkin standardoitu korkea- ja pienjännitevyöhykkeiden eristys; toiseksi yhteensopivuus sisäisten kaappien asennuksessa – tehtaan tuotantolinjat vaativat usein säätöjä tehopiirien kokoonpanoihin tuotantotehtävien muuttumisen perusteella, ja säädettävä asennusjärjestelmä täyttää tarkasti tämän joustavan vaatimuksen.

Kiinasta Etelä-Koreaan merirahtireitti on lyhyt ja tullaus on erittäin tehokasta. Ouyue Electric tarjoaa vakiomuotoisia vientipakkauksia, jotka on räätälöity Korean markkinoille: kaasutetut puiset laatikot, joissa on mukautetut kuplakalvopehmusteet, sekä erilliset lokerot kaappeille ja tarvikkeille tuoteturvallisuuden varmistamiseksi sekä meri- että sisämaankuljetuksen aikana.

V. Mukauta sähkönjakeluratkaisusi alkaen XL-21

TheXL-21 sähkönjakelukaappion Ouyue Electricin viimeisin saavutus teollisuuden sähkönjakelun alalla. Säädettävästä asennusjärjestelmästä jaettuun varastorakenteeseen, kylmävalssatun teräslevyn jauhemaalausprosessista pulttien kokoamisen ja huollon helppouteen, jokainen malli on suunnattu todellisiin käyttöskenaarioihin.

Valmiin tuotteen valmistaminen kestää vain 7 päivää tuotteen piirustusten vahvistamisen jälkeen. Tarvitsetpa sitten vakiokonfiguraatiota tai perusteellista räätälöintiä projektipiirustusten mukaan, olemme tervetulleita lähettämään tekniset vaatimukset. Annamme sinulle ratkaisuehdotuksia ja esimerkkiaikataulut.
