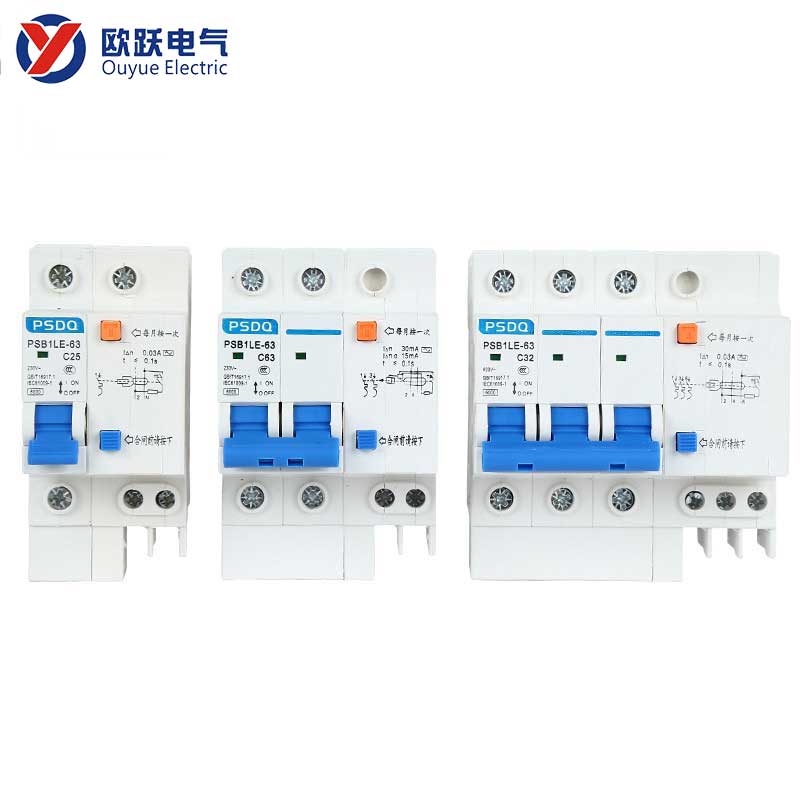

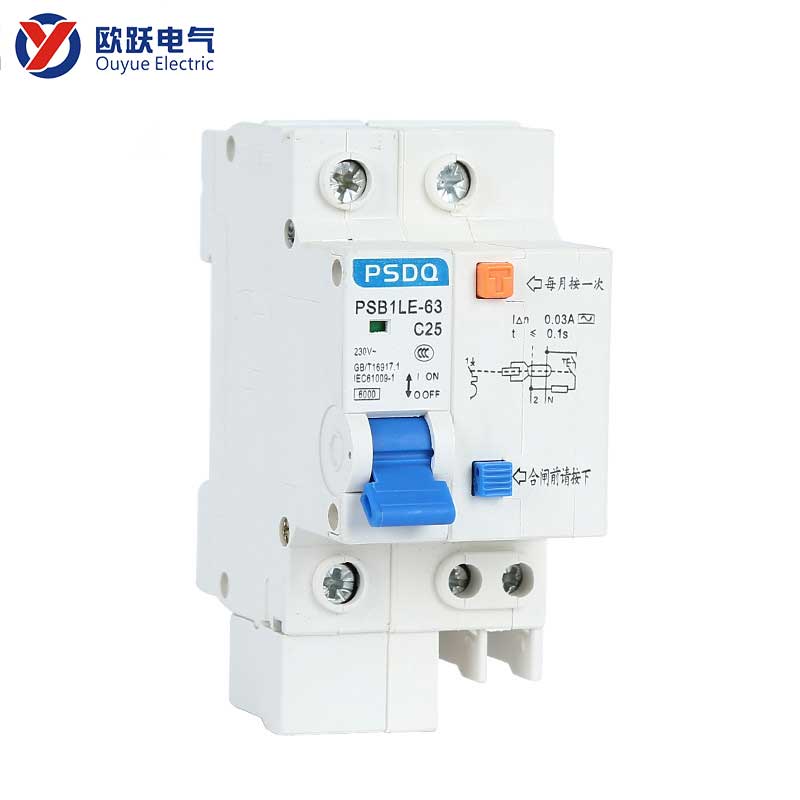

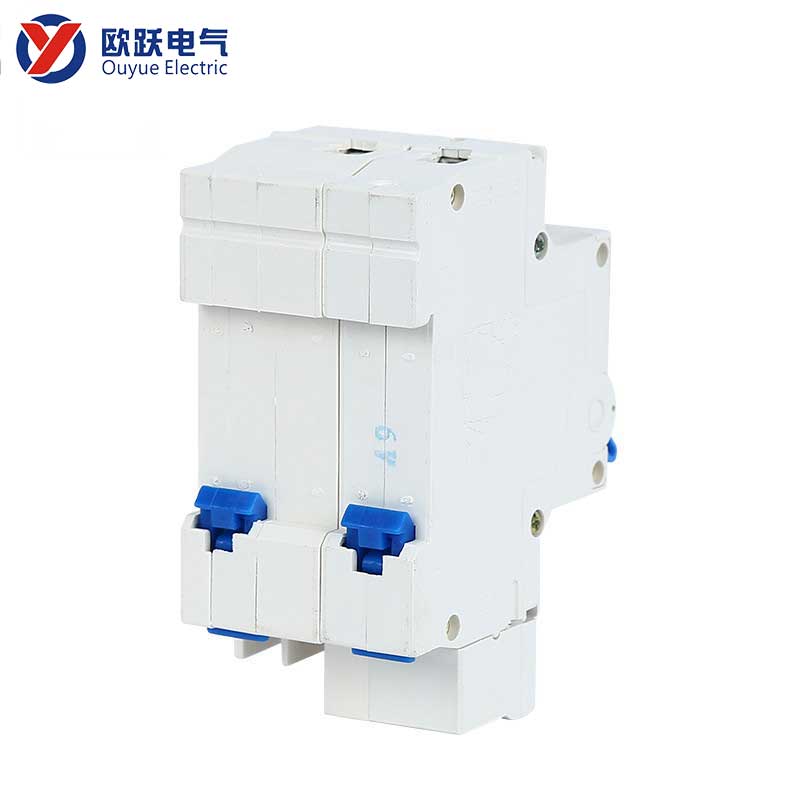

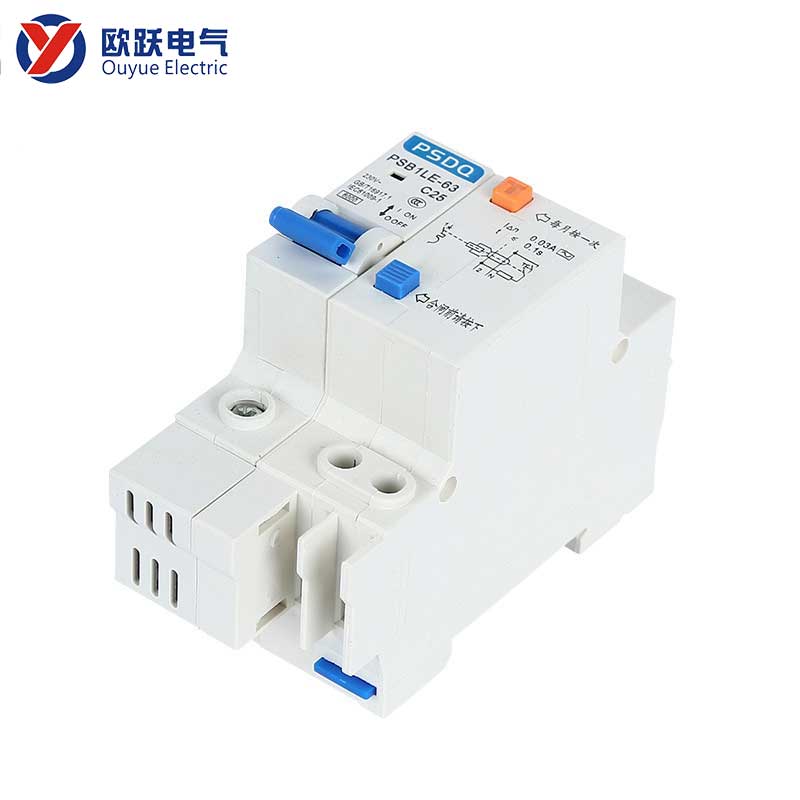

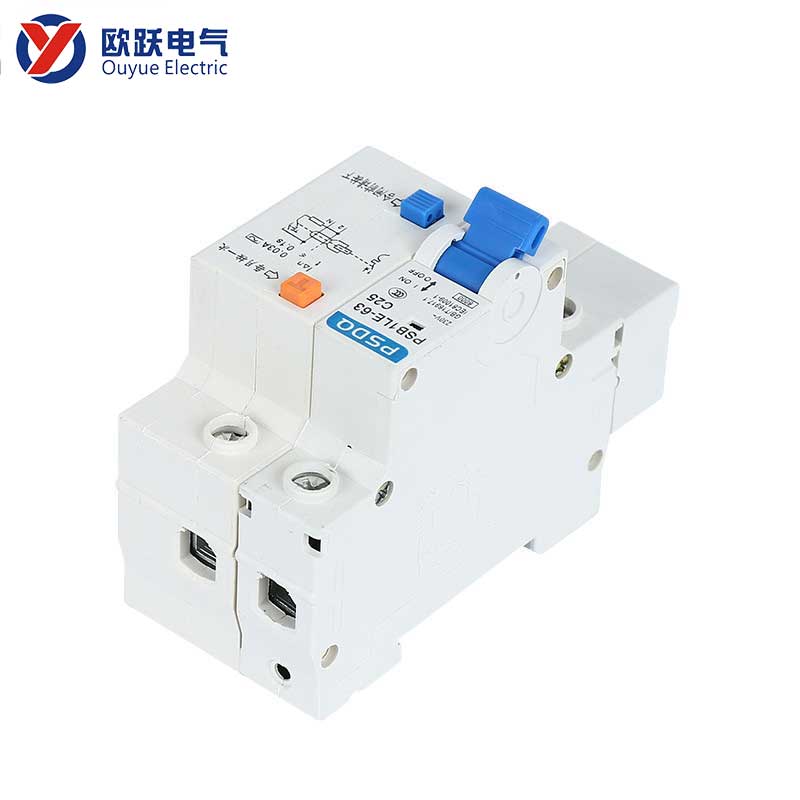

Pienvuotokatkaisin 63A 1P+N

Tuotteen esittely

• Koska suuritehoisen yksivaihesähkön kysyntä nykyaikaisissa asuin-, kaupallisissa ja muissa ympäristöissä kasvaa, perinteiset piirien suojausjärjestelmät edellyttävät usein kahden tilan (1P-katkaisija + vuoto-lisävaruste tai 2P-vuotokatkaisin) varaamista, mikä voi aiheuttaa helposti sijoitteluongelmia jakokotelossa.
• Pieni vuotovirtakatkaisija 63A 1P+N integroi innovatiivisesti ylikuormitus-, oikosulkusuoja- ja erittäin herkät vuotosuojatoiminnot vain yhden vakiomoduulin (18 mm) leveydelle ja voi samanaikaisesti katkaista vaihejohdon (L) ja nollajohdon (N). Se voi tarjota täydellisen suojan yksivaiheisille suurvirtapiireille.

Tuotteen erittely

Parametrikohde	Erittelyn kuvaus
Tuotteen malli	Pienvuotokatkaisin 63A 1P+N
Napainen numero	1P+N
Nimellisvirta	63A
Nimellisvuotokäyttövirta	30mA
Nimellisjännite	230V AC 50/60Hz
Laukaisuominaisuus	Tyyppi C
Asennusmenetelmä	Vakioasennus 35 mm DIN-kiskoon
Todistus	CE

Q&A

K:Mitä eroja on suojauksessa 1P+N- ja 2P-vuotokatkaisijoiden välillä?

V:Se vastaa täysin ylikuormitus-, oikosulku- ja vuotosuojaustoimintoja piirin ytimessä. Suurin ero on fyysisessä rakenteessa: 1P+N käyttää yksimuotoista kompaktia rakennetta, kun taas 2P:ssä on kaksimuotoinen leveys. Molemmat voivat samanaikaisesti irrottaa L- ja N-linjan.

K:Miten neutraalilinja (N) on suojattu tässä mallissa?

V:Tämän tyyppisen Small leakage katkaisijan 63A 1P+N N-napa kytkeytyy päälle ja pois vain synkronisesti vaihejohdon kanssa, jolloin saadaan eristystoiminto. Sillä ei kuitenkaan yleensä ole itsenäistä ylikuormitussuojan magneettilaukaisua (eli N-napainen ylikuormitus ei aiheuta laukaisua yksin). Sen ominaisuus on tarjota täydellinen vuotosuojaus ja turvallinen bipolaarinen eristys.
