Ukkoskauden ulkona jakelulaatikko miten ukkossuojaus? Analyysi maadoitetun kuparitangon suunnittelusta ja ruostumattomasta teräksestä valmistetun jakokotelon ylijännitesuojasta

I. Salamaniskut eivät vain halkaise kattoa -- miksi ulkojakolaatikot tarvitsevat salamansuojan?

Kun salama iskee rakennukseen tai viereiseen maahan, hetkellinen virta voi saavuttaa suuruusluokkaa kymmenistä kiloampeereista satoihin kiloampeereihin. Tämä suuri virtapulssi uhkaa ulkojakelulaatikoita kahden ensisijaisen reitin kautta:

1.Suora salamanisku: Salama iskee suoraan jakelurasiaan tai liitettyihin kaapeleihin. Vaikka tämän skenaarion todennäköisyys on pieni, sen tapahtuessa jakolaatikon sisäiset laitteet tuhoutuvat melkein kokonaan välittömästi.

2.Indusoitu salamanisku ja sähköverkon ylijännite: Paljon yleisempi skenaario tapahtuu, kun salama iskee etäällä olevaan voimajohtoon tai tietoliikennekaapeliin, jolloin syntyy ylijännite, joka etenee johdinta pitkin jakokoteloon. vaihtoehtoisesti salamanisku viereiseen maahan aiheuttaa ylijännitteen jakokotelon tulo- ja ulostulokaapeleihin voimakkaiden sähkömagneettisten pulssien avulla. Tämä "epäsuorasti välittyvä" ylijännite voi nousta useisiin tuhansiin voltteihin, mikä ylittää huomattavasti tavanomaisten elektronisten komponenttien kestävyysjännitteen, murtautuen piirilevyjen läpi ja polttaen tehomoduulit välittömästi.

Sovellusskenaarioissa, joihin kuuluvat ulkoturvallisuusvalvontajakelulaatikot, latausaseman jakelulaatikot ja tietoliikenteen tukiasemien jakelulaatikot, sisäisillä laitteilla on korkea omaisuusarvo ja tiukat vaatimukset jatkuvalle virransyötölle. Siksi ukkossuoja ei ole valinnainen aputoiminto, vaan pakollinen suunnitteluvaatimus.

II.Maadoitusjärjestelmä ruostumattomasta teräksestä valmistettu jakelulaatikko - ukkossuojauksen perusta

Ruostumattomasta teräksestä valmistettu jakelulaatikko toimii akriittinen linkki ukkossuojaus- ja maadoitusjärjestelmissä ytimeineen komponentit seuraavasti:

1. Maadoitus kuparitanko: Convergence Junction kaikille suojaaville maadoitusjohtimille

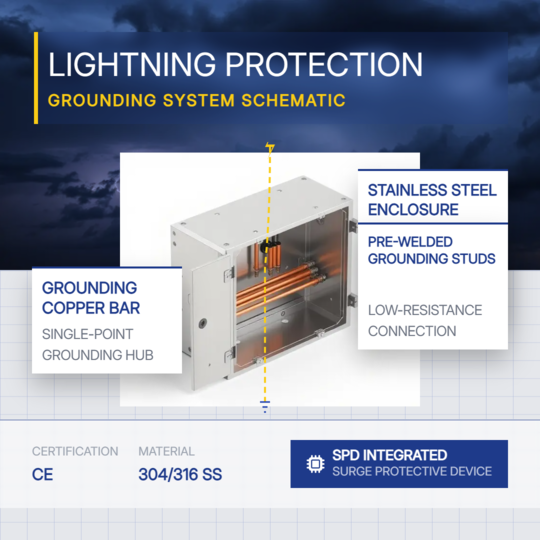

Maadoitettu kuparitanko asennettu sisään jakelulaatikko on laatikon täydellisen maadoitusjärjestelmän ydin. The omistettu maadoitusjohdin ukkossuoja, maadoitusjohto kotelon kotelo ja kaikkien kytkettyjen laitteiden suojamaadoitusjohdot kaikki konvergoivat tässä risteyksessä ennen kuin ne yhdistetään maadoitusverkkoon päämaadoitusjohdon kautta. Tämä kuparitanko on valmistettu messingistä, joka tarjoaa erinomaisen sähkönjohtavuuden ja korroosionkestävyyden. Verrattuna sinkittyjen rautatankojen kanssa messinkipalkit eivät ruostu pitkäaikaisen käytön jälkeen, ja niiden kosketusresistanssi pysyy vakaana kasvamatta ajan myötä.

Maadoituksen tärkein toiminnallinen arvo ukkossuojajärjestelmien kuparitanko on kohdistettu "Yhden pisteen maadoitus" -periaate: kaikki laitteet suojaavat maadoitusta suppenevat samassa paikassa, mikä estää laitteiden toissijaiset vauriot jotka johtuvat useiden hajallaan olevien maadoituspisteiden aiheuttamista potentiaalieroista. Salamavirran hetkellisen purkamisen aikana lyhytaikainen korkea potentiaali muodostuu maadoitettuun kuparitankoon. Kuitenkin, jos kotelot ja Kaikkien kytkettyjen laitteiden signaalimaat ovat sähköisesti ekvipotentiaalisia kiinnitettynä tähän kuparitankoon, vaarallista potentiaalieroa ei synny eri laitteiden välillä.

2. Ruostumattomasta teräksestä valmistettu kotelo: luontainen potentiaalintasainen runko

304 ruostumattomasta teräksestä valmistettu runko on sähköinen johtavana yhtenäisenä rakenteena. Kun laatikon kotelo on luotettavasti kytkettynä maadoituskupariin, koko laatikko muodostaa tasapotentiaalin vartalo Faradayn häkkiefektillä. Vaikka ulkoinen sähkömagneettinen kenttä muuttuu dramaattisesti, sähkömagneettinen ympäristö säilyy laatikon sisällä suhteellisen vakaa. Laatikon kotelo tarjoaa myös tietyn tason suojaus ja vaimennus sisäisille sähkömagneettisille pulsseille. Samaan aikaan, Potentiaalisesti sidottu laatikon runko varmistaa, että käyttöhenkilöstö ei kärsiä sähköiskuvaarasta [järjestelmän eristysvian sattuessa].

III. Sadetta edeltävä tarkastus -Kolme ulkojakelun ukkossuojajärjestelmää koskevaa asiaa laatikot

Ulkojakelulaatikoihin jo asennettu käyttöön, on suositeltavaa, että käyttö- ja huoltohenkilöstö suorita seuraavat tarkastukset ennen ukkosmyrskyn saapumista korkean riskin aika:

1. Maadoituksen silmämääräinen tarkastus liitännät:

Tarkista, että kaikki maadoituksen kuparitangon liittimet ovat kunnossa tiukasti kiinni, onko maadoitusjohdon eristyskerros ehjä ja onko kuparitangon pinnassa voimakasta hapettumista tai ruostetta. Jos havaitset löysyyttä, kiristä se välittömästi; jos korroosiota on löydetty, vaihda vastaava komponentti välittömästi.

2. Maadoitusvastus mittaus:

 Käytä erikoistunutta maadoitusvastustesteriä mittaamaan jakokotelon päämaadoituselektrodin maadoitusresistanssi. Jos mitattu arvo ylittää 10 ohmia, tarkista maadoituselektrodi korroosiota, murtumia tai tarkista, onko ympäröivä maaperä liian kuiva. Lisää ylimääräisiä maadoituselektrodeja tai käytä vastusta vähentävää ainetta tarvitaan.

3.SPD-tilan tarkastus:

Useimmat SPD:t on varustettu tilailmaisinikkunalla, jossa vihreä tarkoittaa normaalia toiminta ja punainen ilmaisee vaihtamista vaativaa vikaa. SPD:t tulevat vähitellen hajoaa useiden jännitteiden vaimentamisen jälkeen. Kun tilaikkuna muuttuu punaiseksi, se osoittaa, että sisäinen varistori on viallinen ja se on vaihdettava kohdassa a ajoissa; muuten salamasuojatoiminto epäonnistuu toimivat normaalisti.

IV:OUYUE Electrical tarjoaa nopean räätälöinnin ulkona sateenkestävät jakelulaatikot

Luotettava salamansuojaratkaisu ulkojakorasioihin on peräisin standardoidulta rakennetasolta kotelon suunnittelu, joka sisältää potentiaalintasauksen maadoitus kuparitanko ruostumattomasta teräksestä valmistettuun koteloon sekä polku esiasennetuista maadoitusruuveista SPD-asennusalustaan. Ouyue Electricin ruostumattomasta teräksestä valmistetut jakokotelot on varustettu rakenteellisella maadoitusjärjestelmä tehtaalta, joka tarjoaa standardoidun ja luotettavan perustan alusta ukkossuojan rakentamiseen, päivittäiseen käyttöön ja ylläpito loppukäyttäjille.

 Tuotepiirustusten vahvistuksen jälkeen valmiit tuotteet voidaan toimittaa jakeluun 7 kalenteripäivän sisällä. Tarvitsetpa sitten vakiokokoonpanon tai tarkasti räätälöidyn salaman suojaratkaisu, lähetä tekniset tiedot, niin me teemme antaa sinulle viipymättä ratkaisusuosituksia ja näytetuotannon aikajanalla.
