Kuinka rakennustyömaiden sähkönjakelustandardit voivat pysyä globaalin infrastruktuurin lämpenemisen myötä? Ouyue Electric on tuonut markkinoille korkean suojan ruostumattomasta teräksestä valmistetun ulkona toimivan vasemman ja oikean kaksoisovisen laatikon

I. Miksi rakennustyömailla olevan jakelulaatikon on oltava oranssi?

Rakennustyömailla silmiinpistävä oranssi väri ei ole koskaan vain hyvännäköinen – se on turvamerkki. Eri maiden rakennustyömaiden turvallisuusstandardit edellyttävät yleensä, että väliaikaiset sähkönjakelulaitteet käyttävät erittäin tunnistettavaa varoitusväriä, jonka avulla käyttäjät ja mekaaniset kuljettajat voivat tunnistaa virtalähteen sijainnin yhdellä silmäyksellä monimutkaisissa ympäristöissä ja varoittaa myös ei-ammattilaisia ​​pysymään poissa.

TämäRuostumattomasta teräksestä valmistetut ulko- ja vasen kaksioviset laatikot vasemmalla ja oikealla ovellaerityisesti rakennustyömaille suunniteltu on päällystetty oranssilla ulkoteollisuusmaalilla ja sillä on kolme käytännöllistä toimintoa: Ensinnäkin sillä on korkea tunnustus ja se täyttää rakennustyömaiden turvallisuusvaroitusten väristandardit; Toiseksi ulkokäyttöön tarkoitettu polyesterijauhemaali kestää ultravioletti-ikääntymistä eikä haalistu tai jauhetu pitkäaikaisen auringonvalon vaikutuksen jälkeen. Kolmanneksi pohjamateriaali on 304 ruostumatonta terästä.

Vaikka pinnoite naarmuuntuu vahingossa rakennustyömaan kolhujen aikana, itse perusmateriaali ei ruostu. Tämä on etu, jota perinteiset rautajauhemaalatut laatikot eivät voi verrata.

II. Vaakasuuntainen kaksoisovirakenne: Suunniteltu jatkuvaan johdotukseen ja huoltoon rakennustyömailla

Toisin kuin perinteiset pystysuorat jakelulaatikot, tämä ruostumattomasta teräksestä valmistettu vasen ja oikea kaksoisovilaatikko, jossa on vasen ja oikea ovi, käyttää neliömäistä vaakasuoraa laatikkorakennetta. Sen päällä on sateenkestävä kalteva yläosa, joka estää tehokkaasti sadeveden kerääntymisen päälle ja tihkumisen laatikon sisäosaan. Laatikon kalteva yläosa ja päärunko on valmistettu samasta ruostumattomasta teräslevystä, joka on muodostettu CNC-taivutuksella yhtenä kappaleena ilman hitsaussaumoja, mikä eliminoi rakenteellisesta näkökulmasta vuodon vaaran yläosassa.

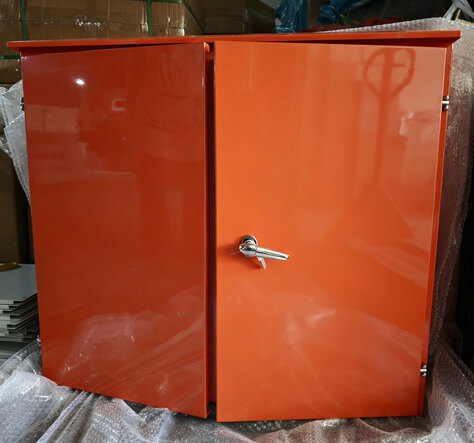

Kotelossa on kaksiovinen rakenne, jossa vasemmalla ja oikealla ovet voidaan avata itsenäisesti. Tämän ansiosta sähköasentajat voivat avata vain käyttöpuolen oven johdotuksen tai huoltotöiden aikana, samalla kun vastakkainen puoli pidetään suljettuna pölyn ja kosteuden sisäänpääsyn minimoimiseksi. Kaksiovinen konfiguraatio tarjoaa myös enemmän työtilaa, mikä tekee siitä erityisen sopivan rakennusprojekteihin, jotka vaativat usein säätöjä piirikokoonpanoihin.

Oikeanpuoleinen pääovi on varustettu kromatulla kahvalukolla turvallista lukitusta varten, joka estää luvattoman pääsyn tai virheelliset liitännät. Oven reunaa pitkin on upotettu jatkuva vedenpitävä tiivistenauha, joka on valmistettu umpisoluisesta EPDM-vaahtomuovista, joka säilyttää vakaan joustavuuden pitkiä aikoja lämpötiloissa -40°C - 120°C, mikä takaa luotettavan suorituskyvyn jopa ankarissa rakennusympäristöissä, jotka ovat alttiina auringolle, sateelle ja äärimmäisille lämpötilanvaihteluille, jolloin saavutetaan yleinen IP65-suojausluokitus. Oven saranassa käytetään ruostumattomasta teräksestä valmistettuja saranoita, jotka mahdollistavat sujuvan avaamisen ja sulkeutumisen ruosteenestossa. Kotelon pohjaan on asennettu valmiiksi useita pyöreitä kaapelin sisään-/ulostuloreikiä, joista jokaisessa on kumiläpiviennit, jotka suojaavat kaapelin eristystä metallireunojen viiltoilta ja tarjoavat samalla tehokkaan pölyn- ja vedenpitävyyden.

III. Sisäiset konfiguraatiotiedot: Turvastandardien mukainen toisiojakelun sähkörasia

Kun pariovet avataan, sStainless Steel -ulkopuolisen vasemman ja oikean kaksoisovisen laatikon sähkökokoonpano näkyy kokonaan. Kaikki komponenttivalinnat ja kytkentätavat noudattavat työmailla sähkön tilapäisen käytön turvallisuusmääräyksiä.

Päävirtapiiri: 400A pääkytkin, näkyvät katkaisukohdat varmistavat virrankatkaisun turvallisuuden

Läpinäkyvä koteloitu muovikoteloitu katkaisija on asennettu vasempaan tulolinjan päähän pääkytkimeksi, jonka nimellisvirta on 400A ja kaksinkertainen suojatoiminto ylikuormitusta ja oikosulkua vastaan. Läpinäkyvä vaipparakenne mahdollistaa suoran näkymän sisäisten koskettimien avautumis- ja sulkemistilasta, jolloin saavutetaan "näkyvä katkaisupiste" - ennen huoltoa sähköasentajat voivat visuaalisesti varmistaa, että päävirtapiiri on irrotettu kokonaan ilman, että he turvautuvat merkkivaloihin arvioinnissa.

Keltainen, vihreä ja punainen kolmivaihejohdot, sininen nollajohto ja kelta-vihreä kaksivärinen maadoitusjohto on kytketty kaikki pääkytkimen alle. Kaikki erottuvat kansallisilla standardiväreillä, ja johdotus on siisti ja standardoitu. Kaapelit on järjestetty ja reititetty kaapelihyllyjen läpi ristikkäisyyden ja epäjärjestyksen estämiseksi, mikä vähentää johtokitkan aiheuttamien oikosulkujen riskiä.

Haarasuojaus: katkaisija yläpuolella, vikavirtasuoja (RCD) alla – jokaisella koneella on oma kytkin ja vikavirtasuoja.

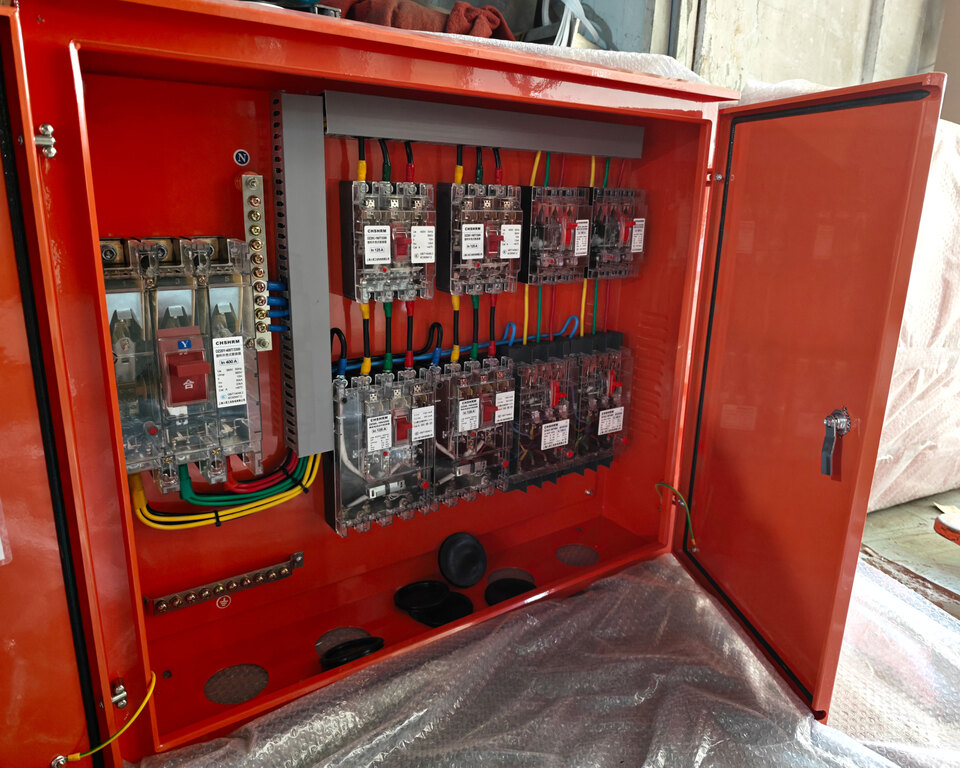

Pääkytkimen oikealla puolella piiri on jaettu kahteen riviin: ylempi rivi koostuu haarakatkaisijoista, kun taas alempi rivi sisältää katkaisijoita, joissa on sisäänrakennettu vikavirtasuoja (RCD), mikä saavuttaa vakiokokoonpanon "yksi kone, yksi kytkin, yksi vikavirtasuoja". Jokainen rakennuslaite on kytketty itsenäisesti omaan katkaisijaan ja RCD:hen. Jos jokin laite kokee vuotovirran tai ylikuormituksen, vain kyseinen piiri laukeaa, jolloin muut laitteet eivät vaikuta.

Haarakytkimen virransyöttö on tyypillisesti 125 A, joten se voidaan sovittaa eri tehotasoisiin rakennuslaitteisiin – pienistä sähkötyökaluista suuritehoisiin hitsaajiin ja torninosturin virtalähteeseen – mikä mahdollistaa joustavan konfiguroinnin. Kaikissa haarakatkaisijoissa on läpinäkyvät kotelot, jotka mahdollistavat kunkin piirin kosketustilan visuaalisen tarkastuksen läpinäkyvän paneelin kautta ilman, että virtaa tarvitsee sammuttaa tai koteloa avata rutiinitarkastusten aikana.

Maadoitusjärjestelmä: Itsenäinen nollatanko ja maadoituskaari, TN-S kolmivaiheinen viisijohdinjärjestelmä

Kotelo on varustettu itsenäisillä nollajohtimilla (N bar) ja maadoituskiskoilla (PE bar), joita käytetään vastaavasti nollajohtimen ja suojamaadoitusjohdon keskitettyyn johdotukseen. Tämä rakenne varmistaa luotettavan maadoitussuojauksen ja noudattaa TN-S kolmivaiheista viisijohtimista virrankulutusstandardia - koko järjestelmässä suojaava nollajohto (PE) ja toimiva nollajohto (N) ovat tiukasti erotettu toisistaan, ja laitteen kotelo on aina turvallisesti maadoitettu.

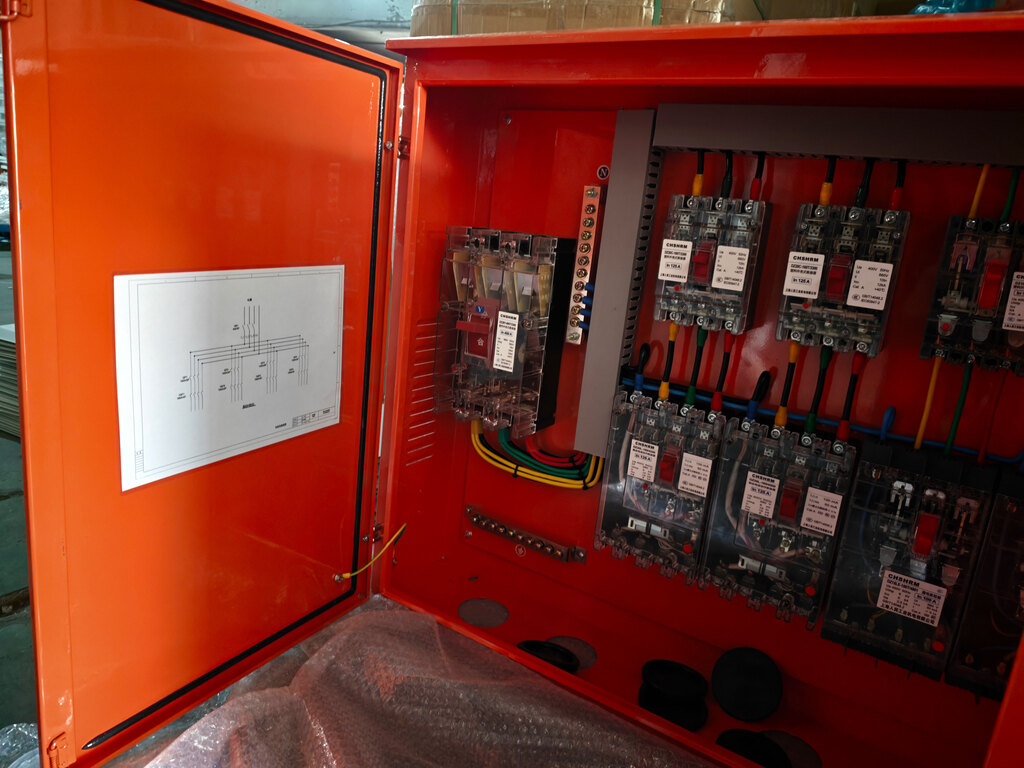

Laatikon oven sisäpuolelle on liimattu selkeä sähköjärjestelmän kaavio, jossa on merkitty piirin suunta ja kytkinkonfiguraatio, mikä helpottaa sähköasentajien nopeaa tunnistamista vioista ja mahdollistaa myös eri tiimien nopean ymmärtämisen järjestelmän rakenteen vuorotellen.

Lämmönpoistorakenne: Sivulevyjen lämmönpoistoreiät vähentävät käyttölämpötilan nousua

Laatikon sivupaneeleissa on useita lämmönpoistoreikiä, jotka muodostavat luonnollisia ilmankiertokanavia. Tämä voi metaboloida sisäistä lämpöä laitteen jatkuvan käytön aikana ja alentaa komponenttien käyttölämpötilaa. Lämmönpoistoreikien sisäpinta on varustettu hyönteissuojaverkoilla, jotka estävät hyönteisten pääsyn sisään ja aiheuttamasta oikosulkuja sekä estävät suuren määrän rakennuspölyä valumasta sisään.

IV. Globaalin infrastruktuurirakentamisen kiihtyessä myös työmaajakelulaatikoiden markkinakehitys kiihtyy

Tämän ruostumattomasta teräksestä valmistetun ulkokäyttöisen vasemman ja oikean kaksoisovilaatikon lanseeraus osuu samaan aikaan uuden vaiheen nopeutetussa maailmanlaajuisessa infrastruktuurin kehittämisessä. Politiikat ja investoinnit useisiin suuriin talouksiin lisäävät jatkuvaa sähkönjakelulaitteiden kysynnän kasvua rakennustyömailla:

Yhdysvallat:Vuonna 2021 allekirjoitetun Infrastructure Investment and Jobs Actin mukaan Yhdysvallat aikoo investoida 1,2 biljoonaa dollaria kahdeksan vuoden aikana sellaisiin alueisiin kuin tiet, sillat, joukkoliikenne, rautatiet, lentokentät, satamat, sähköverkot ja laajakaista. Tämä laajamittainen infrastruktuurihanke merkitsee merkittävää tilapäissähkön kysyntää rakennustyömailla, mikä tekee vaatimustenmukaisista työmaajakelulaatikoista välttämättömyyden ennen projektin alkamista.

Lähi-itä:Superprojektit, kuten Saudi-Arabian tulevaisuuden kaupunki NEOM, Punaisenmeren matkailun kehittäminen ja Dubain kaupunkien laajentaminen etenevät edelleen. Alueen rakennustyömailla on yleensä äärimmäisiä ympäristöhaasteita, kuten korkeita lämpötiloja, hiekkamyrskyjä ja voimakasta ultraviolettisäteilyä, mikä asettaa korkeampia vaatimuksia sähkökoteloiden suojausluokittelulle, säänkestävyydelle ja turvallisille lukitusmekanismeille.

Kaakkois-Aasia:Vietnamin, Indonesian ja Filippiinien kaltaiset maat kiihdyttävät teollistumis- ja kaupungistumisprosessejaan, ja infrastruktuurihankkeita, kuten teollisuuspuistoja, satamia ja moottoriteitä, käynnistetään runsaasti. Näiden markkinoiden rakennustyömailla sähkönjakelulaitteita päivitetään matalista kansainvälisiin, mikä lisää merkittävästi korkean suojan ja vaatimustenmukaisten jakelukoteloiden kysyntää.

Eurooppa:EU:n "Global Gateway" -infrastruktuurialoite ja liitäntäprojektit EU:n ulkopuolisten maiden kanssa etenevät edelleen, kun taas Ukrainan jälleenrakennusta koskevat odotukset lisäävät edelleen tilapäisten sähkönjakelulaitteiden kysyntää Euroopan rakennusmarkkinoilla. CE-sertifiointi ja IP65-suojausluokka ovat perusedellytyksiä eurooppalaisiin rakennusprojekteihin osallistumiselle. Ouyue Electricin ruostumattomasta teräksestä valmistettu ulkona toimiva vasen ja oikea kaksoisovilaatikko on jo saanut CE-sertifioinnin ja läpäissyt IP65-testauksen, mikä antaa sille etulyöntiaseman vaatimustenmukaisuuden suhteen.

Teollisuuden tutkimuslaitosten mukaan rakennusalan sähkölaitteiden maailmanlaajuisen vuosivauhdin odotetaan kasvavan keskimäärin noin 5–6 % ja markkinoiden koon ennustetaan ylittävän 80 miljardia dollaria vuoteen 2028 mennessä. Uusien rakennushankkeiden pakollisena komponenttina työmaajakelulaatikoiden kysynnän odotetaan kasvavan nopeammin kuin rakennusalan sähkölaitteiden kokonaismarkkinat.

V. Astu globaaleille rakennustyömaan sähkönjakelumarkkinoille vaatimustenmukaisilla tuotteilla

Olitpa kiinalainen insinööriurakoitsija, joka osallistuu merentakaisiin infrastruktuuriprojekteihin tai jakelija, joka toimittaa sähkönjakelulaitteita paikallisille markkinoille, Ouyue Electric voi tarjota sinulle ruostumattomasta teräksestä valmistetun vasemman ja oikean kaksoisovilaatikon, joka täyttää kansainväliset työpaikan turvallisuusstandardit hyödyntäen tehtaamme tuotantokapasiteettia ja vaatimustenmukaisuussertifikaatteja.

Kun tuotepiirustukset on vahvistettu, valmis tuote voidaan toimittaa vain 7 päivässä.Ole hyvä ja lähetä meille projektisi sähkövaatimukset tai kotelointitiedot, niin tarjoamme sinulle täydellisen pakettipalvelun, joka sisältää sähkökonfigurointiratkaisut, sertifiointiasiakirjat ja nopean prototyyppisuunnittelun.
