Valkoiseksi ruiskumaalattu ruostumattomasta teräksestä valmistettu ulkona sateenkestävä jakelulaatikko massatuotantoon todellisia kuvia: Laatikon rungon ruiskutuksesta, vedenpitävästä kuminauhasta kovettumisesta sisäisen rakenteen täydelliseen analyysiin

I. Laatikon runko on ruiskutettu ja odottaa ovipaneelikokoonpanoa

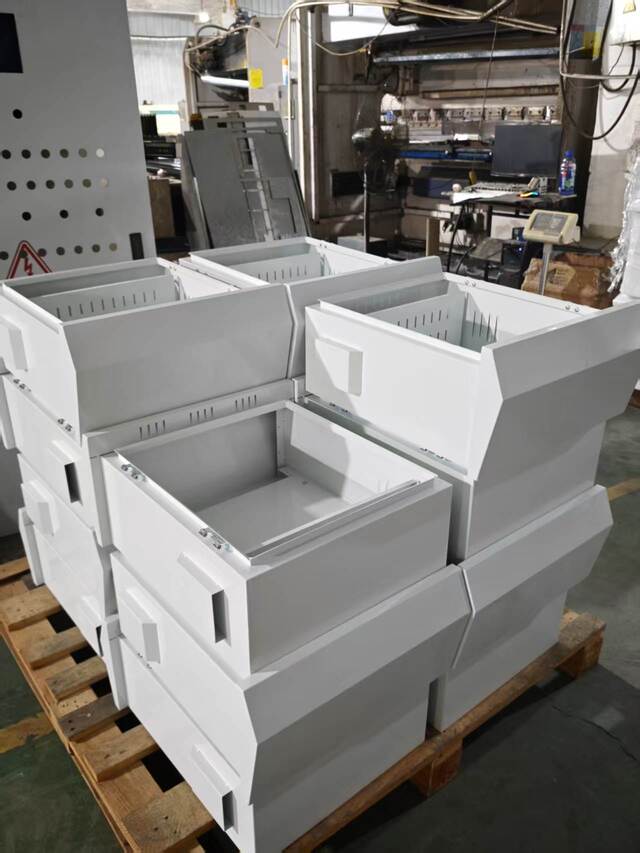

Ensimmäisessä todellisessa valokuvassa kymmeniä ruostumattomasta teräksestä valmistettuja valkoisia ruiskutettuja laatikkorunkoja pinotaan kerros kerrokselta odottaen ovipaneelin kumiliuskojen kovettumista ennen lopullista kokoonpanoa. Jokainen laatikon pinta on päällystetty tasaisella ja hienolla valkoisella sähköstaattisella jauhemaalilla. Kulmat ovat siististi taivutetut ja hitsit sileät ja täyteläiset.

Tämä laatikkoerä on valmistettu 304 ruostumattomasta teräksestä pohjamateriaalina ja päällystetty ulkokäyttöön sopivalla sähköstaattisella jauheella. Valkoisella pinnoitteella on käytännöllisiä toimintoja ulkona - vaalea pinta heijastaa auringonvalon lämpösäteilyä. Kesän korkean lämpötilan ympäristössä valkoisen laatikon pintalämpötila voi olla 8-12°C alhaisempi kuin tummanharmaan, mikä auttaa vähentämään lämpötilan nousua laatikon sisällä ja pidentää komponenttien käyttöikää. Tämä on myös syy siihen, miksi Euroopan ja Lähi-idän markkinoiden ulkojakelulaatikot suosivat yleensä valkoista pinnoitetta.

II. Ovipaneelin vedenpitävä kumilista on asennettu. Kovettumisen jälkeen se voidaan koota

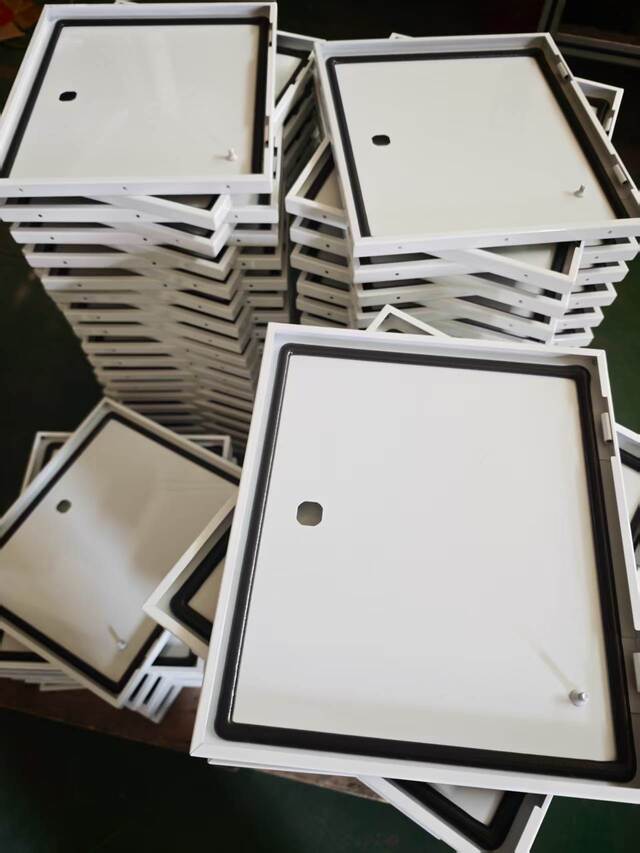

Toisessa kuvassa on ovipaneelit, jotka on sovitettu tähän laatikkoerään. Ovipaneeli on viimeistelty valkoisella ruiskulla, ja reunoihin on upotettu jatkuvat mustat vedenpitävät kuminauhat. Se on tällä hetkellä kuminauhakovetusvaiheessa ja seisoo paikallaan. Kuminauha on valmistettu EPDM (Ethylene Propylene Diene Monomer Rubber) umpisoluisesta vaahtomuovimateriaalista. Se upotetaan laatikon oven sisäpuolella olevaan tiivistysuraan erillisen liimauslaitteen avulla ja koko ympyrä tiivistetään ilman katkoja.

Syy siihen, että tiivistenauhan annetaan istua ja kovettua asennuksen jälkeen, on se, että kun EPDM-nauhan takana oleva liima on upotettu, se tarvitsee riittävästi aikaa sitoutuakseen täysin ruostumattomasta teräksestä valmistettuun uraan, mikä estää myöhemmän delaminoitumisen tai vääntymisen. Lisäksi nauhaan kehittyy sisäinen jännitys puristuksen ja työntämisen aikana; lepääminen mahdollistaa materiaalin luonnollisen joustavuuden palauttamisen, jolloin vältetään pinnan epätasaisuudet, jotka aiheutuvat jännityksen irtoamisesta asennuksen jälkeen.

Kun jokainen ovipaneelien tiivistenauha-erä on kovettunut, laaduntarkastajat suorittavat satunnaisia ​​tarkastuksia tiivistepinnan tasaisuuden ja nauhan palautumisen konsistenssin suhteen.

Ennen toimitusta kokonaisille laatikoille tehdään sadetesti tai IP65-ilmatiiviysnäytteet sen varmistamiseksi, että tiivistyskyky vastaa standardeja. Ouyue Electricin valitsemien EPDM-umpisoluisten vaahtotiivisteliuskojen pitkäaikainen käyttölämpötila-alue on -40 °C - 120 °C, mikä säilyttää vakaat palautumis- ja tiivistysominaisuudet jopa vuosien altistumisen jälkeen ulkona auringonvalolle ja sateelle.

III. Ruostumattomasta teräksestä valmistetun jakelukotelon sisäisten rakenneosien purkaminen

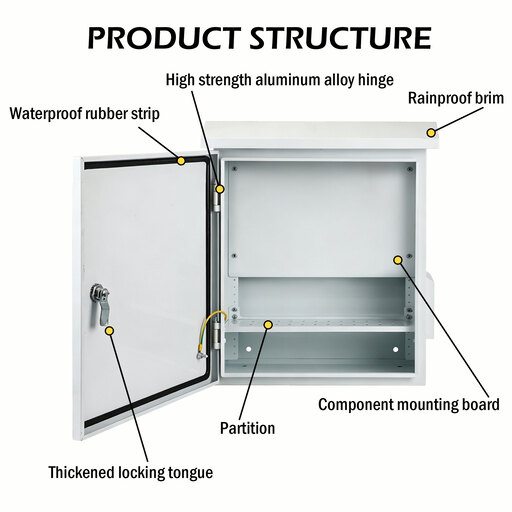

Kolmannessa kuvassa näkyy täysin kootun sisäinen rakenneRuostumattomasta teräksestä valmistettu sateenkestävä ulkojakolaatikko. Viisi avainkomponenttia ovat selvästi näkyvissä ja purettu kappale kerrallaan seuraavasti:

1. Pyörivä kielen lukko

Ovipaneeli on varustettu ruostumattomasta teräksestä valmistetun kielekkeen lukolla. Suljettuna kielilukko tarttuu tiukasti laatikon oven karmin sisäpuolella olevaan lukkolevyyn varmistaakseen, että ovipaneeli sulkeutuu tiukasti ja tiivistenauha painetaan alas. Lukkosydän on valmistettu ruostumattomasta 304-teräksestä, joka on ruostumaton ja juuttumaton. Asiakkaan tarpeiden mukaan lisävarusteina voidaan valita yleisavainlukko, varkaudenesto kolmiolukko tai puristusjousi avautuva lukko, jotka kaikki tukevat eräräätälöintiä.

2. Vedenpitävä kuminauha

Sisäpuolelta on selvästi nähtävissä, että musta EPDM vedenpitävä kumilista on täysin jakautunut ovipaneelin sisäympyrään ilman saumoja tai murtumia. Kun ovipaneeli on kiinni, kumilista puristuu tasaisesti ovipaneelin ja kotelon oven karmin väliin muodostaen jatkuvan joustavan tiivistyspinnan, joka estää sadeveden, pölyn ja kosteuden pääsyn oviraon läpi.

3. Sateenkestävä reunus

Laatikon yläosa on varustettu kaltevalla reunarakenteella, joka ulottuu eteenpäin. Tämän taivutusrakenteen tehtävänä on ohjata alas seinää pitkin tai laatikon yläpuolelle virtaava sadevesi alueelle, joka on kaukana oviraosta, estäen veden kerääntymisen ovipaneelin yläreunaan ja tihkumisen tiivistepintaan. Hatun reuna ja laatikon päärunko on valmistettu samasta levypalasta CNC-taivutuksen avulla ja ne on muodostettu yhtenä kappaleena. Hitsausta ei tarvita, eikä hitsausvuodon vaaraa ole.

4.Komponenttiasennuslevy

Laatikon sisäpuoli on varustettu irrotettavilla siirrettävillä kiinnityslevyillä kiinnitystä vartenkatkaisijat, kontaktorit, riviliittimet ja muut komponentit. Asennuslevy on valmistettu galvanoidusta teräslevystä tai ruostumattomasta teräslevystä ja kiinnitetään ruuveilla laatikon takana oleviin upotettuihin nastoihin. Irrotettavan rakenteen ansiosta asiakkaat voivat suorittaa komponenttien esikokoonpanon ja johdotuksen laatikon ulkopuolella ja asentaa sitten koko levyn laatikkoon, mikä parantaa paikan päällä tapahtuvan asennuksen tehokkuutta.

5. Osio

Laatikon sisäosa voidaan varustaa metalliseinillä asiakkaan tarpeiden mukaan, jakaen laatikon sisällä olevan tilan itsenäisiksi sähköosiin. Osion toimintoja ovat: eri jännitetasojen piirien fyysinen eristäminen, pääpiirin erottaminen ohjauspiiristä tai erillisen suojaustilan tarjoaminen tietyille komponenteille. Väliseinä kiinnitetään laatikon sisällä olevaan väliseinään ruuveilla ja sen asentoa voidaan säätää joustavasti asiakkaan piirustusten mukaan.

IV. Todellisilla tuotantolinjoilla pyydämme sinua tarkistamaan laadun

Tarvitsetpa sitten tavallisen sateenkestävän ulkokäyttöön tarkoitetun jakolaatikon tai epästandardin laatikkorungon, joka on tarkasti räätälöity projektipiirustusten mukaan, Ouyue Electric pystyy toimittamaan ruostumattomasta teräksestä valmistetun jakolaatikon, joka kestää ulkokäytön testin lähdetehtaan valmistusominaisuuksien ja laadunvalvontastandardien kanssa.

Valmiin tuotteen valmistaminen kestää vain 7 päivää tuotteen piirustusten vahvistamisen jälkeen.Tervetuloa lähettämään tekniset vaatimukset tai laatikon tiedot. Annamme ratkaisuehdotukset ja näyteaikataulut mahdollisimman pian.
